214 Programación de ciclos
4.5 Ciclos de pr
ofundización

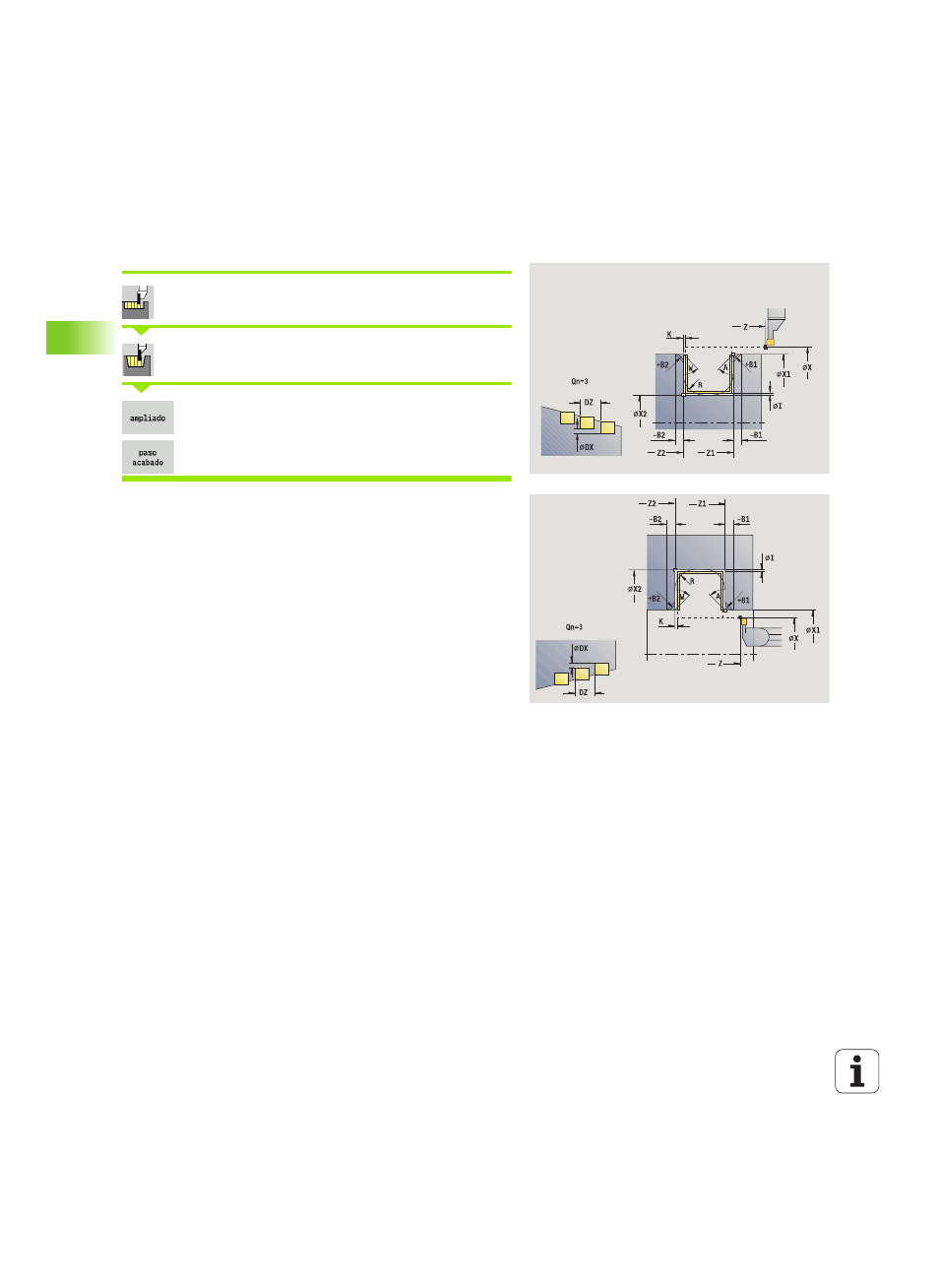

Profundización radial de acabado - modo
Ampliado
Seleccionar Ciclos de profundización
Seleccionar Profundización radial
Activar la softkey Ampliado
Activar la softkey Acabado
El ciclo produce las profundizaciones definidas en Cantidad Qn. Los
parámetros Punto inicial del contorno y Punto final del contorno
definen la primera profundización (posición, profundidad y anchura de
profundización).
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
B1, B2 Bisel/Redondeo (B1 Inicio del contorno; B2 final del
contorno)
 B>0: Radio del redondeo
 B<0: Anchura del bisel
A Ángulo inicial (Rango: 0° < = < 90°)
W Ángulo final (Rango: 0° < = W < 90°)
R Redondeo
G14 Punto de cambio de herramienta (véase pág. 126)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
Qn Número de ciclos de penetración (por defecto: 1)
DX, DZ Distancia hasta la siguiente profundización relativa a la
profundización anterior
G47 Distancia de seguridad (véase pág. 126)
MT M después de T: función M que se ejecuta después de la
llamada a herramienta T.
