HEIDENHAIN MANUALplus 620 353
4.9 Modelos de taladr
os y de fr
esados

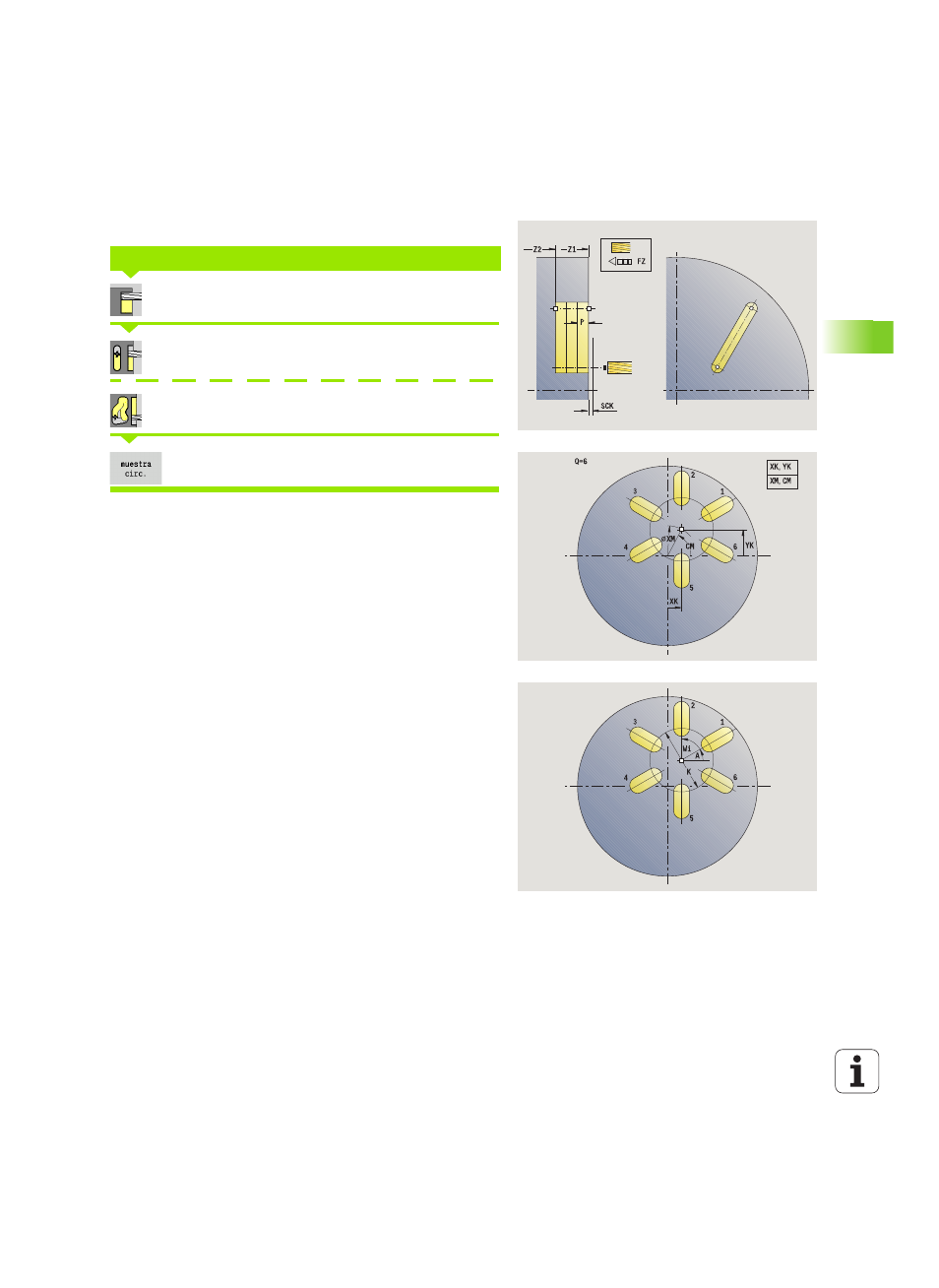

Modelo de fresado circular axial
Seleccionar fresado
Seleccionar Ranura axial
Seleccionar Contorno axial ICP
Activar la softkey Patrón circular
La función Patrón circular se activa en los ciclos de fresado para
crear patrones de fresados equidistantes sobre un círculo o arco de
círculo en la superficie frontal.
Además se piden los parámetros para crear el fresado.
Utilice las siguientes combinaciones de parámetros para el centro
patrón
 XM, CM ó
 XK, YK
PATRÓN CIRCULAR DE FRESADOS AXIAL
Parámetros de ciclo
X, Z
Punto de partida
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
Q Número de ranuras
XM, CM Punto central del modelo en coordenadas polares
XK, YK Punto central del modelo en coordenadas cartesianas
K Diámetro de patrón
A Angulo del 1er ranura (por defecto: 0°)
Wi Incremento angular (distancia del modelo) (por defecto:
fresados dispuestos de forma regular sobre un círculo)
