268 Programación de ciclos
4.6 Ciclos de r
o
scado y entalladur
a

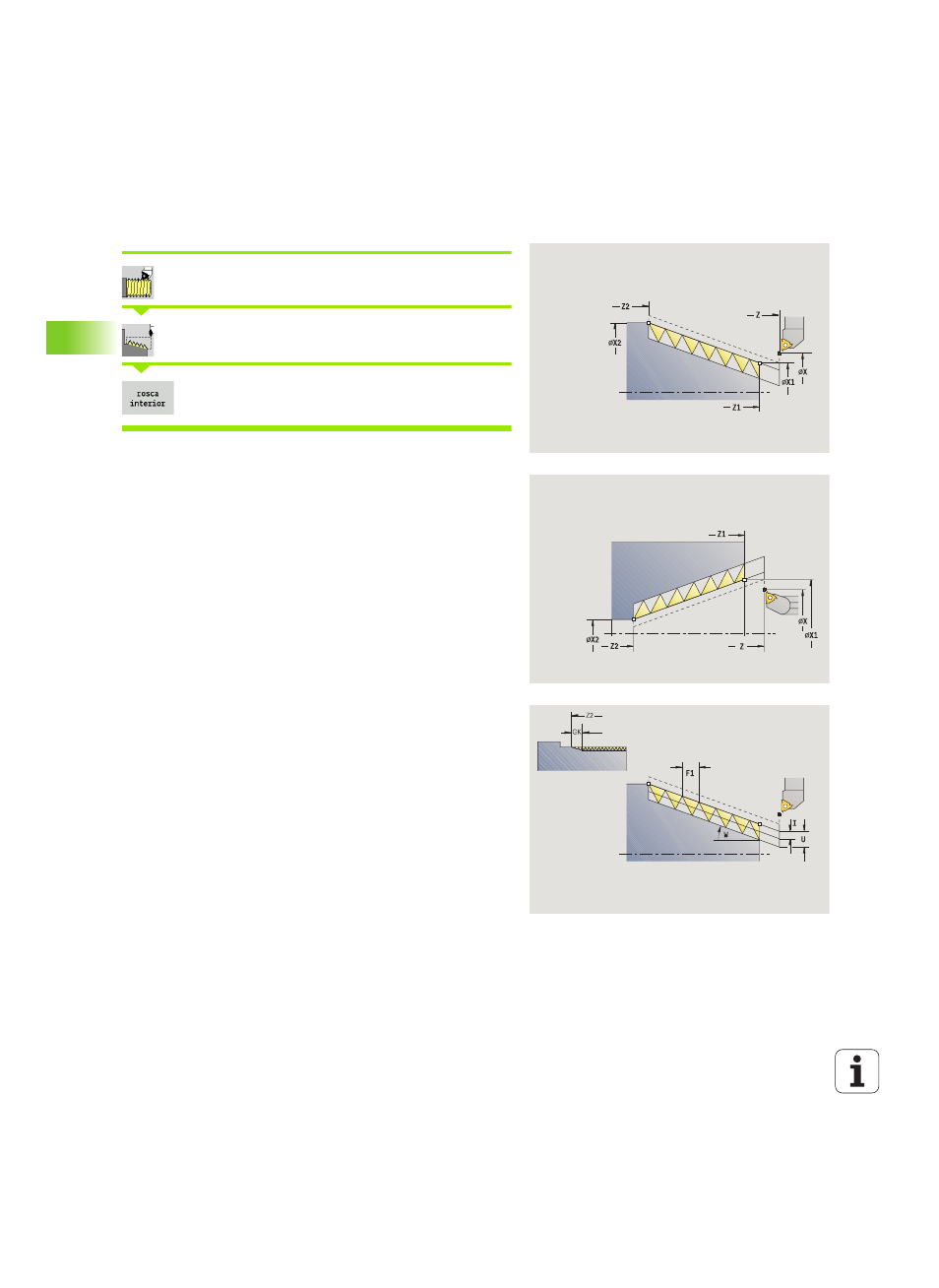

Rosca cónica
Seleccionar Roscado a cuchilla
Seleccionar Rosca cónica
 Activada: Rosca interior
 Desactivada: Rosca exterior
El ciclo crea una rosca exterior o interior cónica de una o varias
entradas.
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial de la rosca
X2, Z2 Punto final de la rosca
F1 Paso de roscado (= avance)
D Nº de pasos (por defecto: 1 paso de rosca)
U Profundidad de rosca - sin entrada:
 Rosca exterior: U=0.6134*F1
 Rosca interior: U=–0.5413*F1
I Alimentación máxima
 I<U: primer corte con "I"; cada corte sucesivo:
Reducción de la profundidad de corte
 I=U: un corte
 Sin datos: I se calcula a partir de U y F1
W Ángulo de cono (Rango: -60° < A < 60°)
GK Longitud de salida
G47 Distancia de seguridad (véase pág. 126)
G14 Punto de cambio de herramienta (véase pág. 126)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
GV Modo de profundizac.
 0: sección de arranque de viruta constante
 1: alimentación constante
 2: con subdivisión del corte de material restante
 3: sin subdivisión del corte de material restante
 4: como MANUALplus 4110
