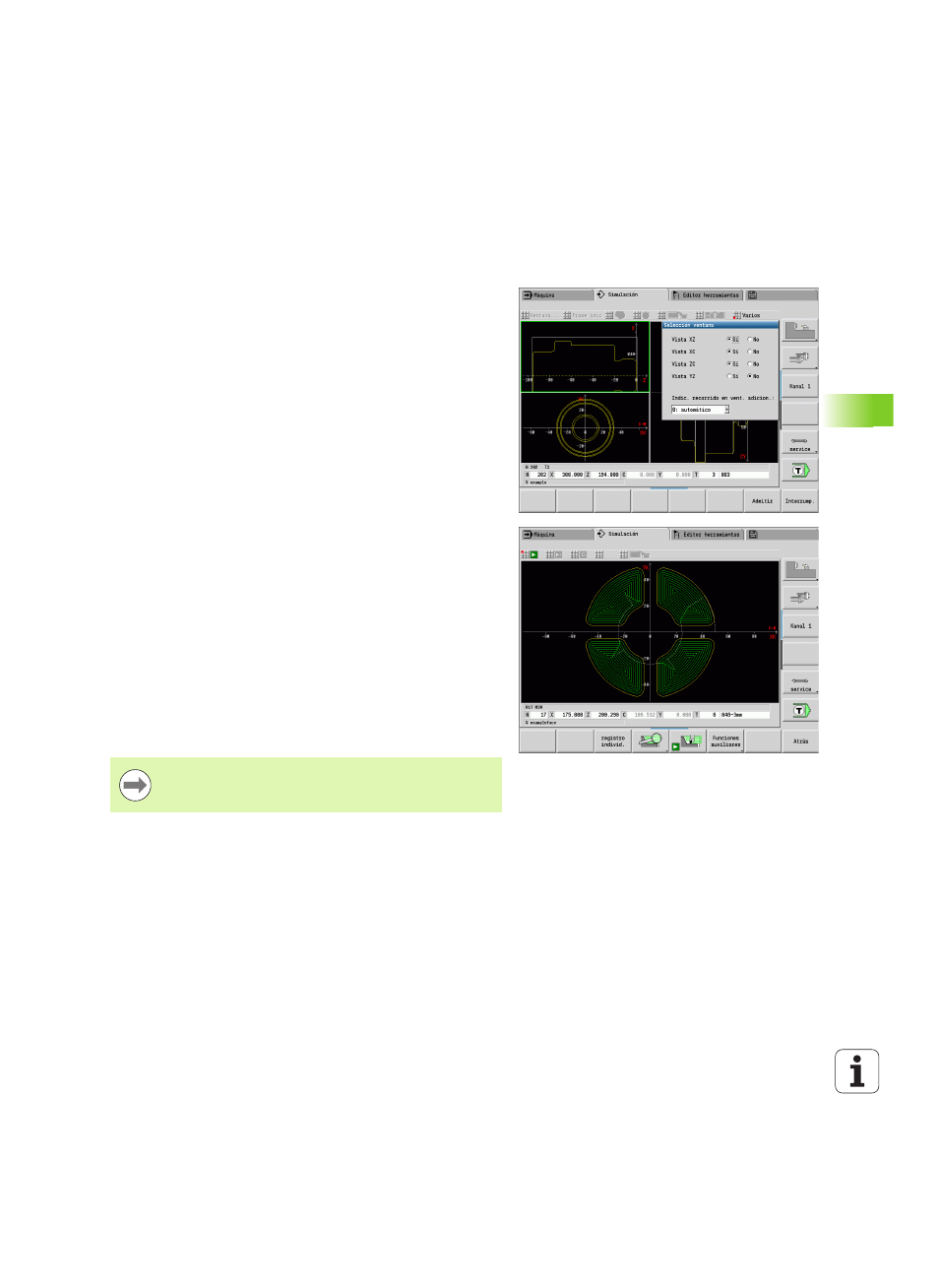

6.2 Ventana de simulación
Ajustar vistas
Con las ventanas de simulación descritas a continuación se controlan,
además del torneado, las operaciones de taladrado y de fresado.
 Vista XZ (vista giratoria): el contorno de giro se representa en el
sistema de coordenadas XZ. Con ello se considera el sistema de
coordenadas configurado (portaherramientas delante/detrás del
centro de giro, máquina de giro vertical)
 Vista XC (vista frontal): Como sistema de coordenadas se visualiza
un sistema cartesiano con las designaciones de eje XK (horizontal)
e YK (vertical). La orientación angular C=0° está situada en el eje XK
y el sentido de giro positivo es el antihorario.
 Vista ZC (superficie lateral): la representación del contorno y del
desplazamiento se orientan a la posición sobre el "desarrollo de la
superficie lateral" y las coordenadas de Z. Las líneas superior/inferior
de dicha "pieza" corresponden a la posición angular C=–180°/+180°.
Todos los taladrados y fresados se representan dentro de un
margen de -180º a +180º.
 Programa de ciclos o DIN con definición de pieza en bruto: la
base para el "desarrollode la pieza" son las medidas de la pieza en
bruto programada.
 Programa de ciclos o DIN sin definición de pieza en bruto: La
base para el "desarrollo de la pieza" son las medidas de la "pieza en
bruto estándar" (User-Parameter: "simulación > determinación del
tamaño de la pieza en bruto (estándar)").
 Ciclo individual o aprendizaje: la base para el "proceso de la
pieza" es la sección de la pieza que describe dicho ciclo (el
recorrido Z y el diámetro máximo X).
 Vista YZ (vista lateral: la representación del contorno y de los
desplazamientos se realiza en el plano YZ. Para ello se tienen en
cuenta exclusivamente las coordenadas Y y Z, no la posición del
husillo.
La ventana frontal y la superficie envolvente trabajan
con una posición del husillo "fija". Cuando se tornea la
pieza, la simulación mueve la herramienta.
