HEIDENHAIN MANUALplus 620 287
4.6 Ciclos de r
o
scado y entalladur
a

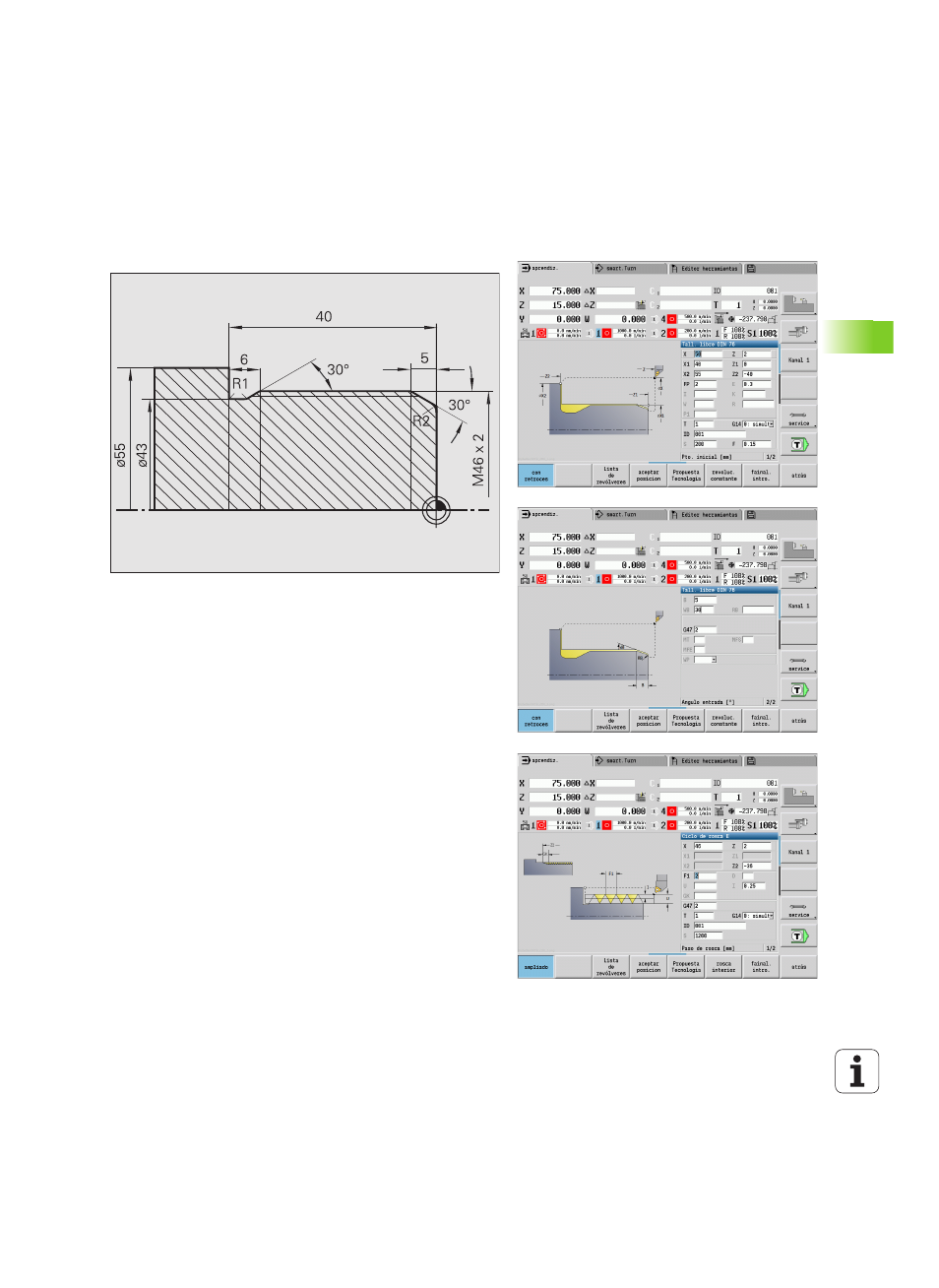

Ejemplos de ciclos de roscado y de entalladura
Roscado exterior y entalladura de rosca
El mecanizado se realiza en dos pasos. La entalladura de rosca DIN
76
crea la entalladura y el corte inicial de rosca. A continuación, el
ciclo de roscado mecaniza la rosca.
1er paso
Programación de los parámetros de entalladura y del corte inicial de
roscado en dos ventanas de introducción de datos.
Datos de herramientas
 Herramienta de torneado (para mecanizado exterior)
 WO = 1 – Orientación de la herramienta
 A = 93° – Ángulo de incidencia
 B = 55° – Ángulo de la punta
2º paso
El ciclo de roscado (longitudinal) en modo Ampliado talla la rosca.
Los parámetros de ciclo definen la profundidad de la rosca y la
subdivisión del corte.
Datos de herramientas
 Herramienta de roscado (para mecanizado exterior)
 WO = 1 – Orientación de la herramienta
