444 Programación ICP
5.14 Cont
or
nos del plano XY

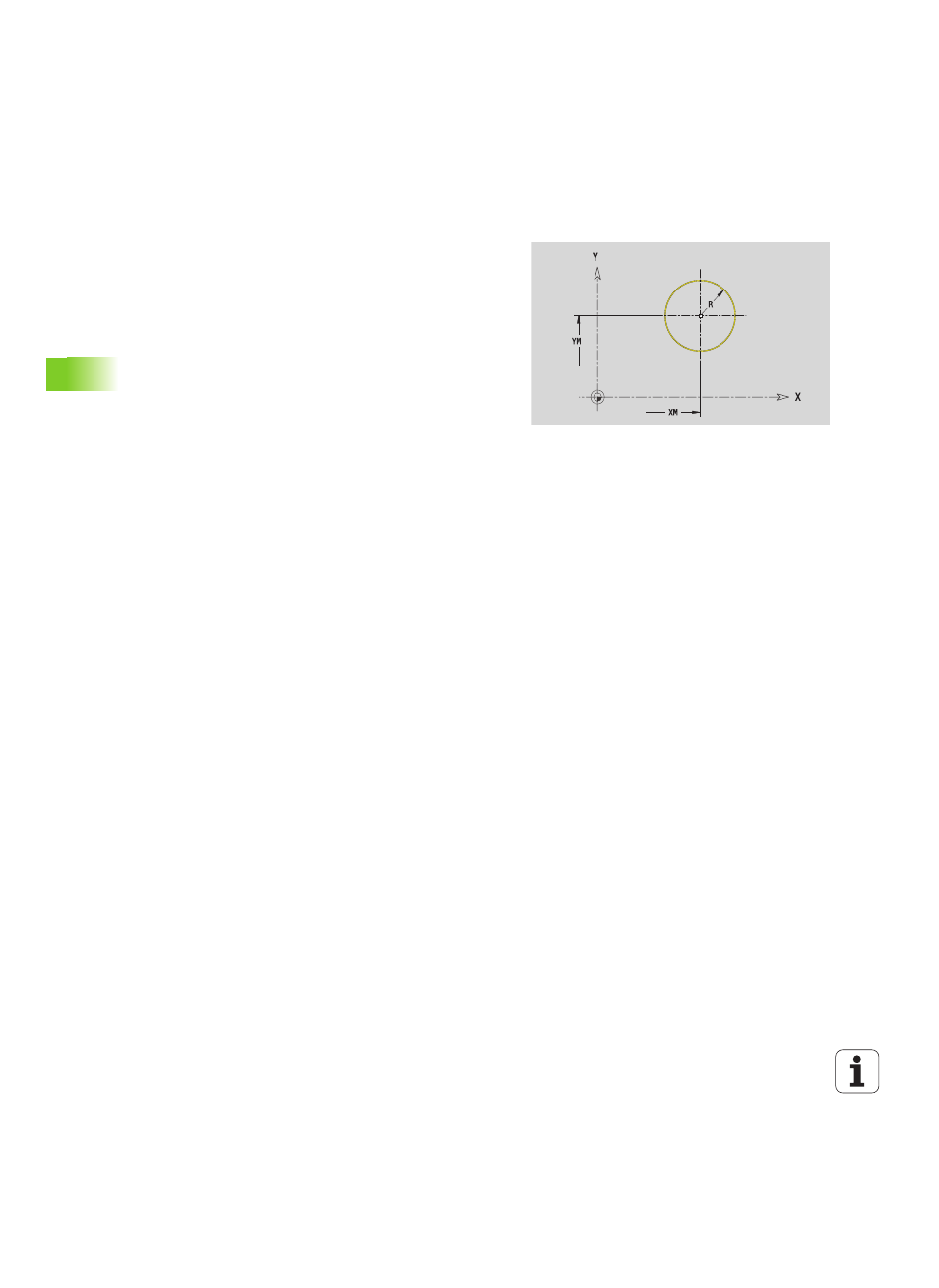

Círculo en plano XY
La cota de referencia ZR y el diámetro de limitación IR se puede
determinar con la función "seleccionar plano de referencia" (véase
pág. 416).
ICP genera:
 la identificación de apartado STIRN con los parámetros diámetro de
limitación, cota de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G374 con los parámetros de la figura.
 un G309.
Datos de referencia del plano XY
ID
Nombre contorno
PT Profundidad de fresado
C Ángulo de husillo
IR Diámetro de limitación
ZR Medida de referencia
Parámetro figura
XM, YM
Centro de figura
R Radio
