424 Programación ICP
5.12 Cont
or
nos de superficie fr
ontal en smar
t.T
u
rn

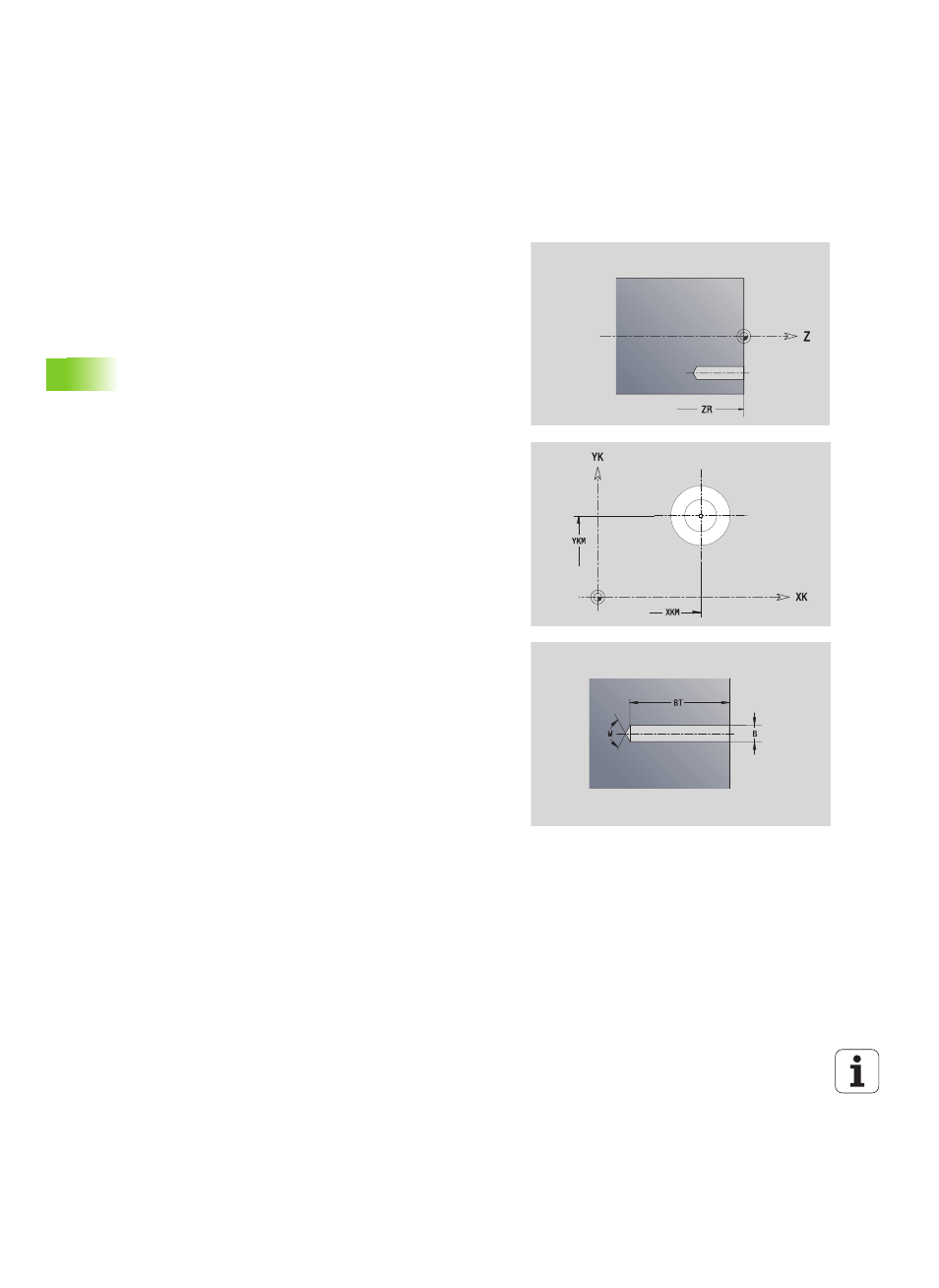

Taladro en superficie frontal
La función define un taladro individual que puede contener los
siguientes elementos:
 Centrado
 Taladro del núcleo
 Avellanado
 Rosca
La cota de referencia ZR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 416).
ICP genera:
 la identificación de apartado STIRN con el parámetro cota de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
taladro (–1*BT).
 un G300 con los parámetros del taladro.
 un G309.
Datos de referencia del taladro
ID
Nombre contorno
ZR Medida de referencia
Parámetro del taladro
XKM, YKM Centro del taladro (coordenadas cartesianas)
Centrado
O
Diámetro
Taladro
B
Diámetro
BT Profundidad (sin signos)
W Ángulo
Avellanado
R
Diámetro
U Profundidad
E Ángulo de avellanado
Rosca
GD
Diámetro
GT Profundidad
K Longitud de salida
F Paso de rosca
GA Tipo de rosca (a derechas/a izquierdas)
 0: roscado a derecha
 1: Roscado a izqui.
