188 Programación de ciclos
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

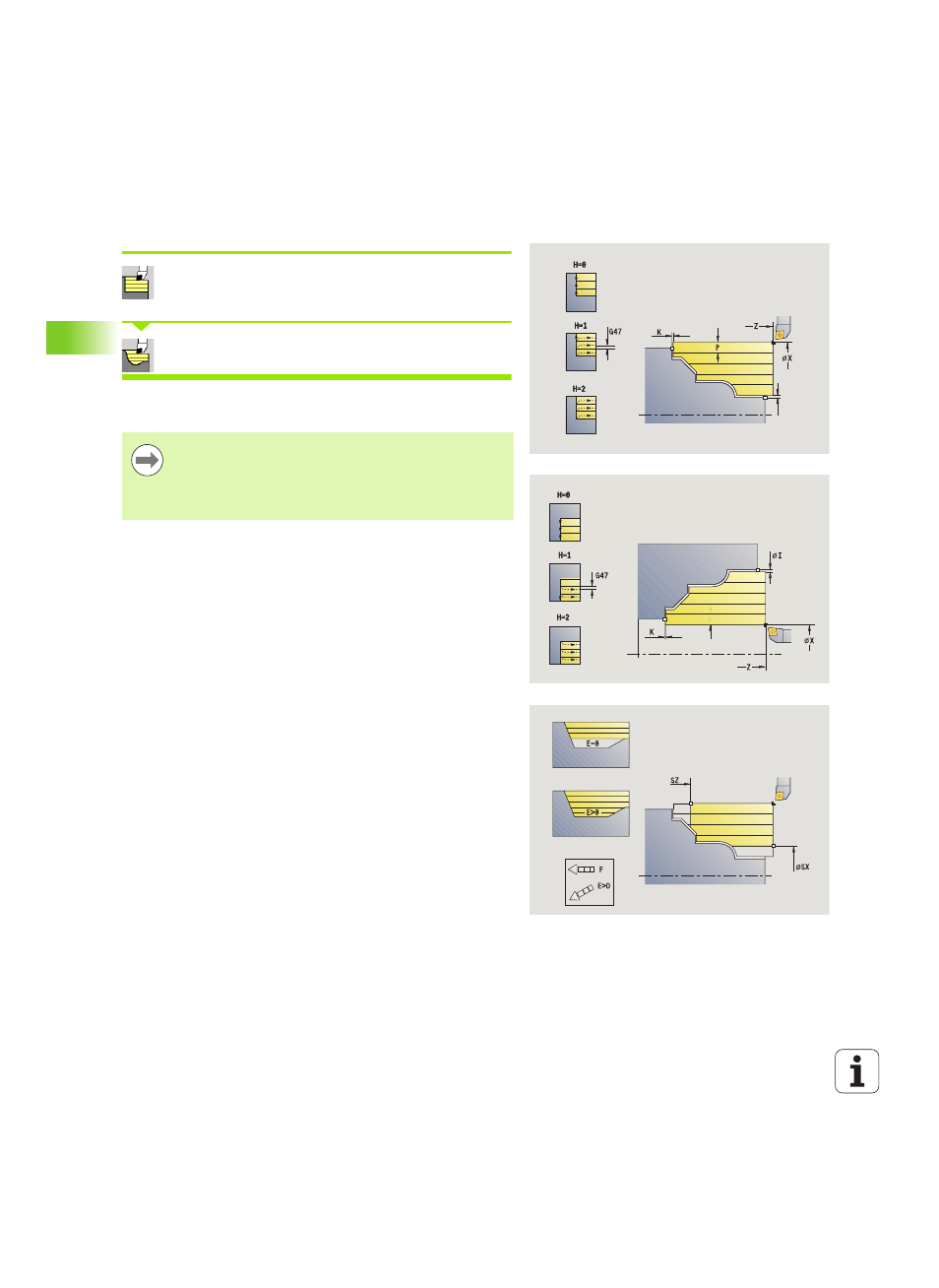

Arranque de viruta ICP longitudinal
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Arranque de viruta ICP, longitudinal
El ciclo desbasta la zona descrita por el punto de partida y el contorno
ICP teniendo presentes las sobremedidas.
 La herramienta profundiza con el ángulo máx. posible, el
material restante se queda.
 Cuanto mayor es la inclinación con la cual penetra la
herramienta, mayor es la reducción del avance (máximo
50%).
Parámetros de ciclo
X, Z
Punto de partida
FK Pieza acabada ICP: Nombre del contorno que se desea
mecanizar
P Profundidad de aproximación: profundidad máxima de
aproximación
H Alisado del contorno
 0: con cada corte
 1: con el último corte
 2: sin corte de alisado
I, K Sobremedida X, Z
E Comportamiento en penetración
 Sin datos: reducción de avance automática
 E=0: sin penetración
 E>0: Avance de penetración utilizado
SX, SZ Límite de corte (véase pág. 126)
G47 Distancia de seguridad (véase pág. 126)
G14 Punto de cambio de herramienta (véase pág. 126)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
BP Duración de pausa: tiempo de interrupción del movimiento
de avance: Mediante el avance intermitente se rompe la
viruta.
BF Duración de avance: intervalo de tiempo hasta la siguiente
pausa. Mediante el avance intermitente se rompe la viruta.
A Ángulo de aproximación (Referencia: eje Z) – (por
defecto: paralelo al eje Z)
