HEIDENHAIN MANUALplus 620 243
4.5 Ciclos de pr
ofundización

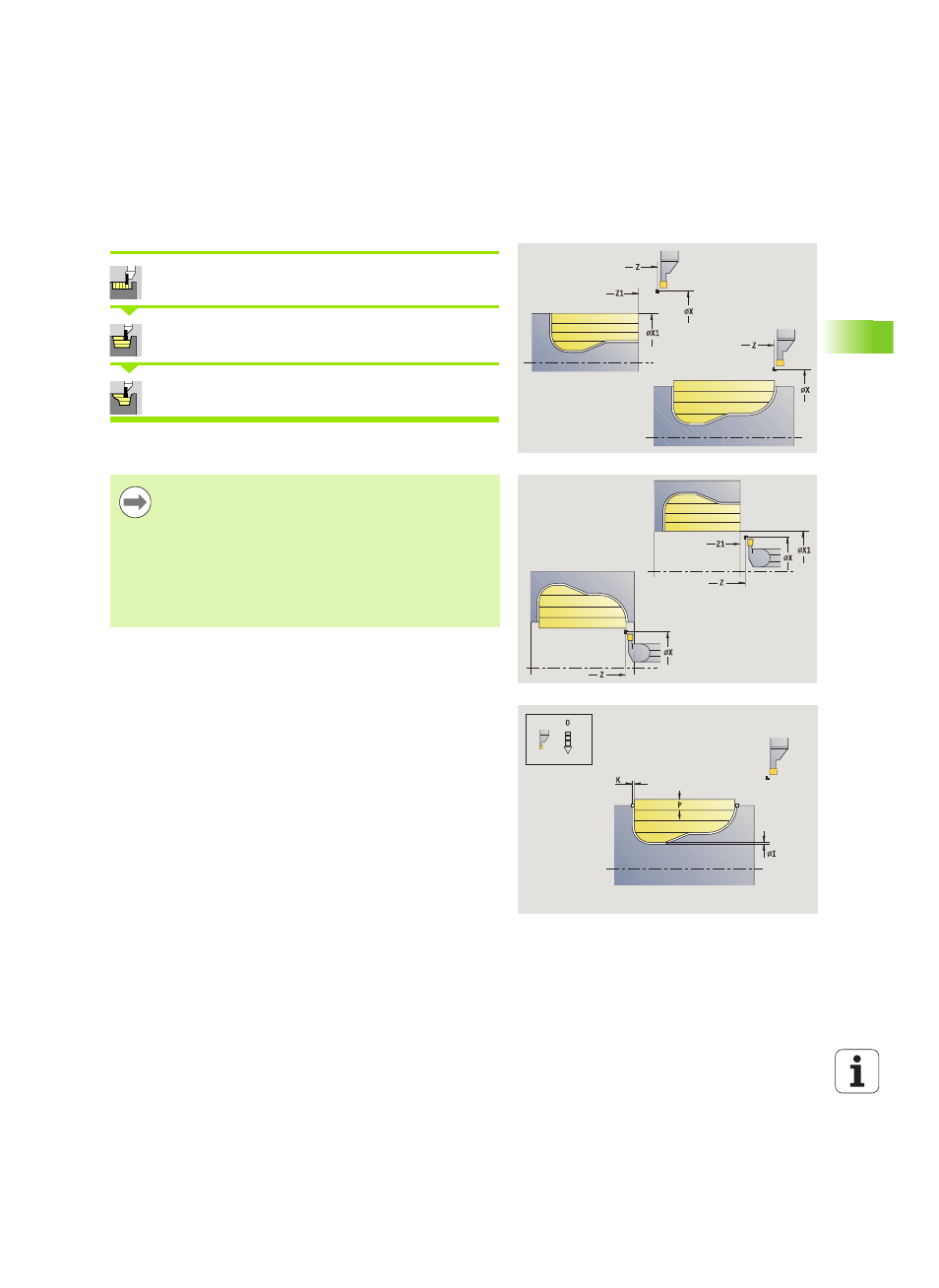

Ranurado radial ICP en superficie lateral
Seleccionar Ciclos de profundización
Seleccionar Ranurado en superficie lateral
Seleccionar Ranurado radial en superficie lateral
El ciclo arranca viruta en la zona definida (véase además “Ranurado en
superficie lateral” en pág. 226).
Definir en
 Contornos descendentes: el Punto de partida – no el
Punto inicial pieza en bruto
. El ciclo mecaniza la zona
descrita por el punto de partida y el contorno ICP
teniendo presentes las sobremedidas.
 Contornos ascendentes: el Punto de partida y el
Punto inicial pieza en bruto
. El ciclo mecaniza la zona
descrita por el punto inicial y el contorno ICP teniendo
presentes las sobremedidas.
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial pieza en bruto
FK Pieza acabada ICP: Nombre del contorno que se desea
mecanizar
P Profundidad de aproximación: profundidad máxima de
aproximación
ET Profundidad de punzonado realizada en un corte.
O Avance de profundización (por defecto: avance activo)
I, K Se considera la sobremedida en X y Z al realizar el acabado
para los mecanizados siguientes
SX, SZ Límite de corte (véase pág. 126)
B Anchura de decalaje (por defecto: 0)
U Torneado unidireccional (por defecto: 0)
 0: bidireccional
 1: unidireccional (Dirección: véase imagen de ayuda)
G14 Punto de cambio de herramienta (véase pág. 126)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
G47 Distancia de seguridad (véase pág. 126)
