4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)
Segundo paso:

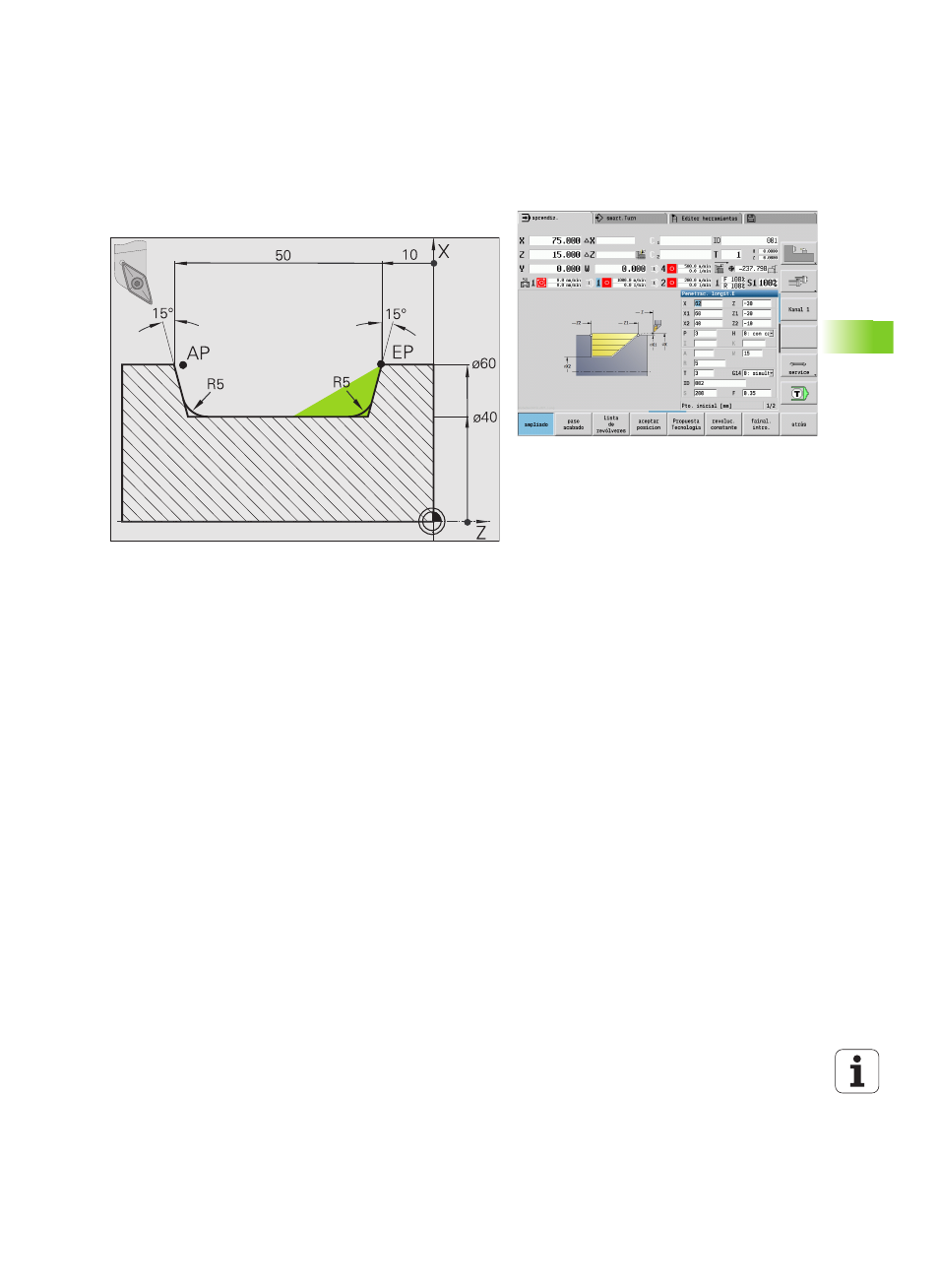

El "material restante" (zona marcada en la imagen) se desbasta en
Penetración longitudinal - Ampliado
. Antes de la ejecución de este
paso se cambia la herramienta.
El "modo Ampliado" se utiliza para mecanizar los redondeos en el
fondo del contorno.
Los parámetros Punto inicial del contorno X1, Z1 y Punto final
del contorno X2, Z2
son determinantes para decidir la dirección de
arranque de viruta y de alimentación, en este caso mecanizado
exterior y alimentación "en la dirección -X".
El parámetro Punto inicial del contorno Z1 se calculó en la
simulación del primer paso.
Datos de herramientas
 Herramienta de torneado (para mecanizado exterior)
 WO = 3 – Orientación de la herramienta
 A = 93° – Ángulo de incidencia
 B = 55° – Ángulo de la punta
