2.2 La pantalla del MANU
ALplus
2.2 La pantalla del MANUALplus

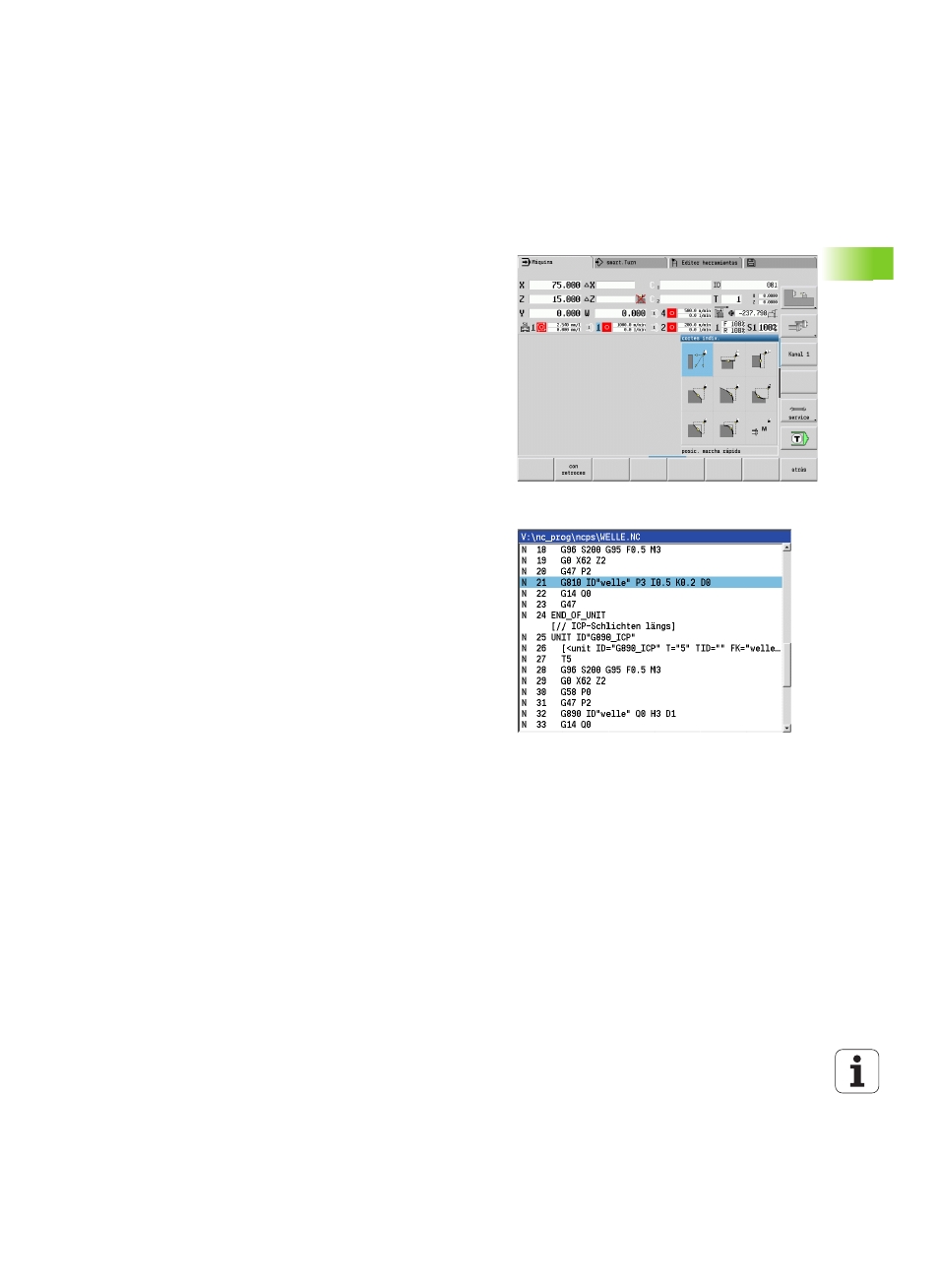

El MANUALplus representa las informaciones a visualizar en
ventanas. Algunas ventanas solo aparecen en pantalla cuando se
necesitan, por ejemplo, durante la introducción de datos.
Además, en la pantalla se muestran la línea de modos de
funcionamiento, la visualización de softkeys y la visualización de
softkeys del PLC. Las casillas de la visualización de softkeys
corresponden a las softkeys que aparecen debajo de la pantalla.
Línea de Modos de Funcionamiento
En la línea de modos de funcionamiento (en el borde superior de la
pantalla) se muestran las pestañas de los cuatro modos de
funcionamiento y los sub-modos activos.
Visualización de la máquina
El campo de visualización de máquina (por debajo de la línea de modos
de funcionamiento) es configurable. En la misma se visualiza toda la
información importante sobre posiciones de ejes, avances,
velocidades de giro y herramientas.
Ventanas adicionales utilizadas:
 Ventana de listas y de programas
Visualización de listas de programas, herramientas, parámetros, etc.
"Navegue" dentro de la lista con las teclas de cursor y seleccione
el elemento de la lista que desee editar.
 Ventana de menús
Visualización de los símbolos del menú. Esta ventana aparece
únicamente en la pantalla en los modos de funcionamiento
"Aprendizaje" y "Modo manual".
 Ventana de introducción de datos/ Ventana de diálogo (menú
interactivo)
Para la introducción de parámetros de un ciclo, un elemento ICP,
una orden DIN, etc.. Los datos existentes se visualizan, borran o
modifican en la ventana de diálogo.
 Imagen de ayuda
La imagen de ayuda explica la introducción de datos (parámetros de
ciclo, datos de herramientas, etc.). Con la tecla de conmutación (a
la izquierda de la pantalla) se cambia entre las imágenes de ayuda
para el mecanizado exterior o interior (solo programación de ciclos).
 Ventana de simulación
Mediante la representación gráfica de los segmentos de contorno y
la simulación de los movimientos de la herramienta se comprueban
los ciclos, programas de ciclos y programas DIN.
 Representación del contorno ICP
Visualización del contorno durante la programación ICP.
 Ventana de edición DIN
Visualización del programa DIN durante la programación DIN.
 Ventana de errores
Visualización de los errores y avisos que se hayan producido.
