Página 80
2-46
ArcGlide THC
Manual de instrucciones
INSTALACIÓN

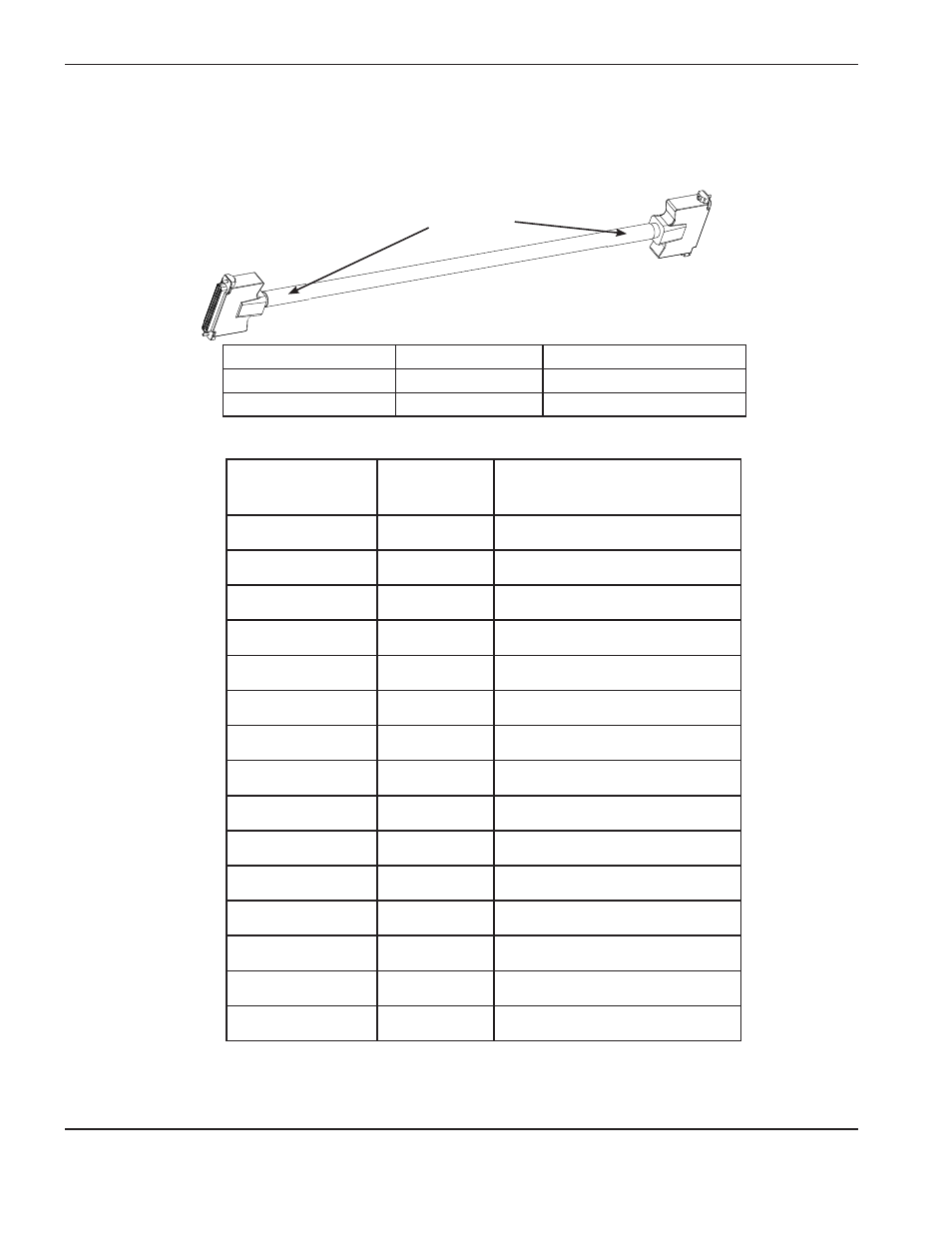

Cable no serie de interfaz del plasma
Este cable conecta la tarjeta de circuito impreso de la interfaz del plasma ArcGlide con el panel de control dentro
del sistema de plasma. Usar este cable solamente cuando el CNC le dé directamente comunicación serie al panel
de control.
Número de pieza
Longitud
Se usa en
223192
61 cm
HPR130XD, HPR260XD
223193
2,3 m
HPR400XD
Número de patilla Color
Nombre de la señal
1
No conectado
2
No conectado
3
No conectado
4
No conectado
5
No conectado
6
Negro
Entrada + avance
7
Azul
Entrada – avance
8
Negro
Entrada + error
9
Amarillo
Entrada – error
10
Negro
Entrada + error de apagado gradual
11
Marrón
Entrada – error de apagado gradual
12
Negro
Entrada + no lista
13
Anaranjado
Entrada – no lista
14
Negro
Entrada + reserva
15
Blanco
Entrada – reserva
tubo termoencogible rojo
2
