2-10
ArcGlide THC
Manual de instrucciones
INSTALACIÓN
2
Cables de control y de señal Hypernet
CNC con Hypernet
Sistema de plasma
HPR con Hypernet
HMI (opcional)
Elevador
Módulo de control

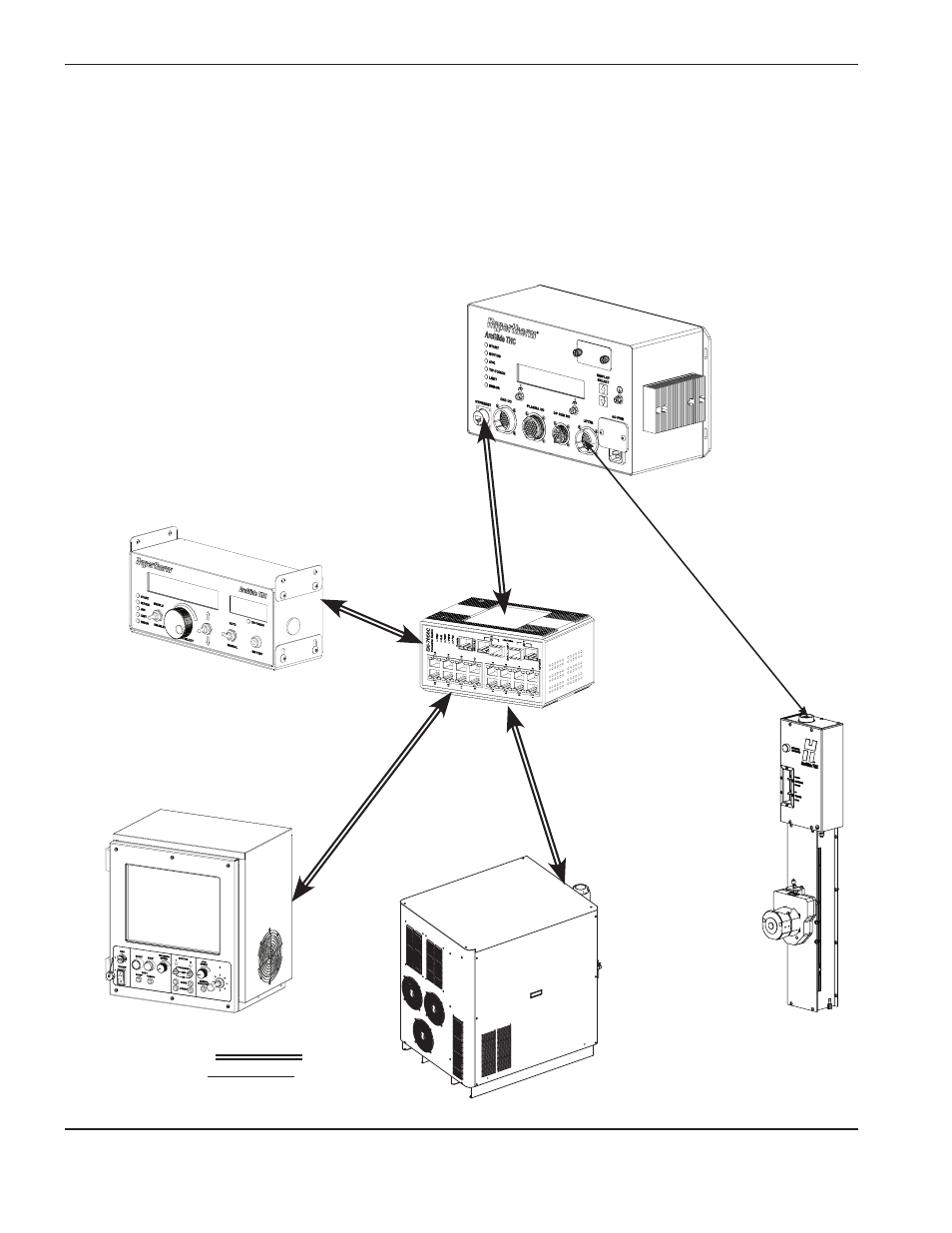

Descripción del sistema para una configuración Hypernet
El diagrama siguiente ilustra las conexiones de cables y señales en una configuración de comunicación Hypernet.
Nota: La comunicación serie se transmite por cables Hypernet.
Leyenda:
Conexión Hypernet
Conexión discreta
Conmutador Ethernet
industrial
