ArcGlide THC
Manual de instrucciones
2-17

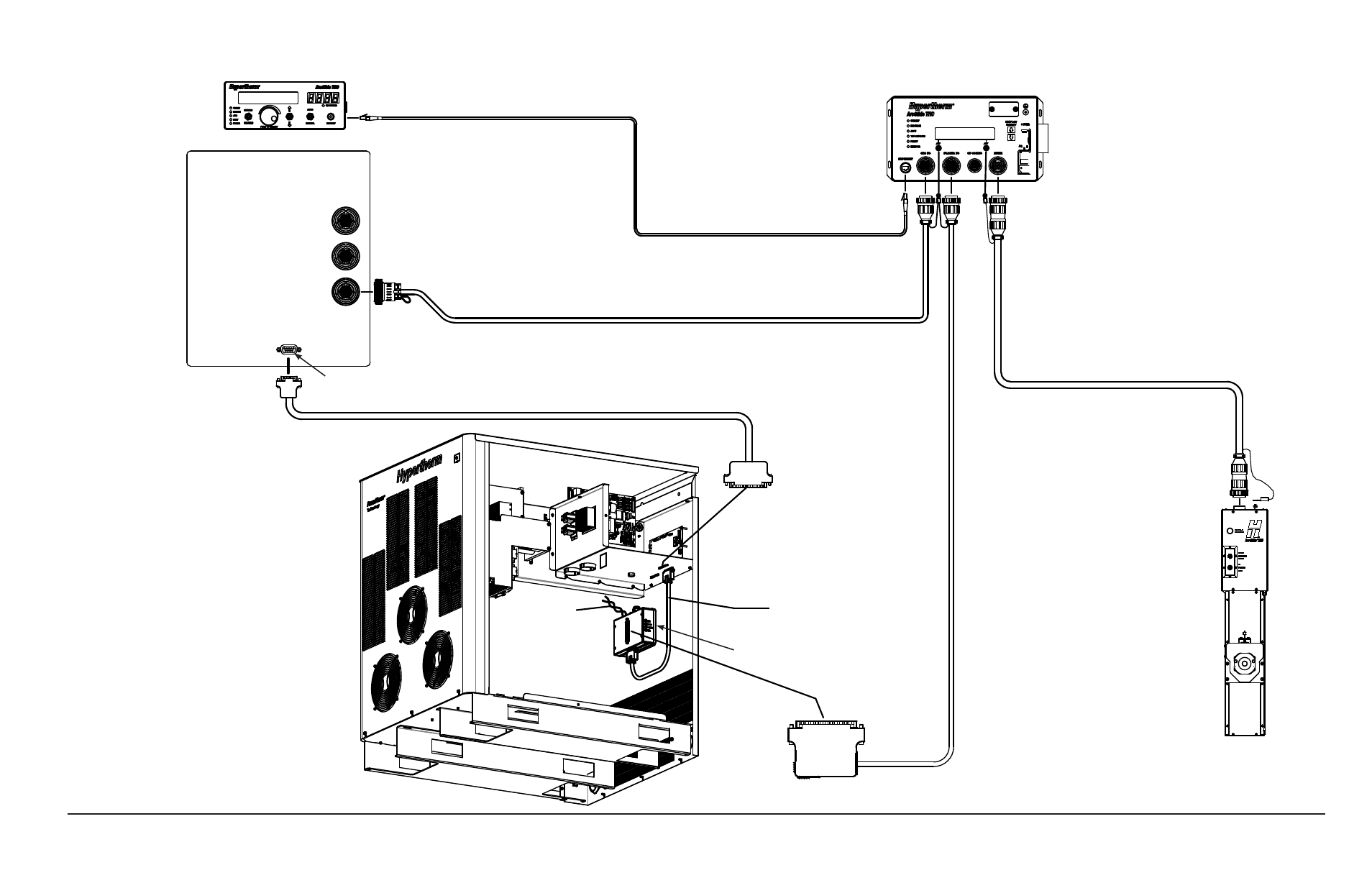

THC ArcGlide con conexión discreta a un CNC genérico y un HPR400XD
Cable Ethernet apantallado
Dirección 1 del módulo
de control ArcGlide
Dirección 1 HMI ArcGlide
Al puerto RS422 del CNC,
terminado como se requiere
Cable E/S del CNC
Cable de interfaz del plasma
Cable de interfaz del elevador
Elevador
ArcGlide
DB50 macho
Cable 223192 sin número
de serie (con tubo
termoencogible rojo)
Cables de
sensado
por voltaje
de arco
Interfaz del plasma (090052)
DB37 hembra
Ejes 3, 4
Ejes 1, 2
E/S
CNC genérico con
comunicación serie
Puerto serie RS-422
Cable suministrado
por el fabricante original
2
