Hypertherm THC ArcGlide Manual del usuario
Página 49
ArcGlide THC
Manual de instrucciones
2-15

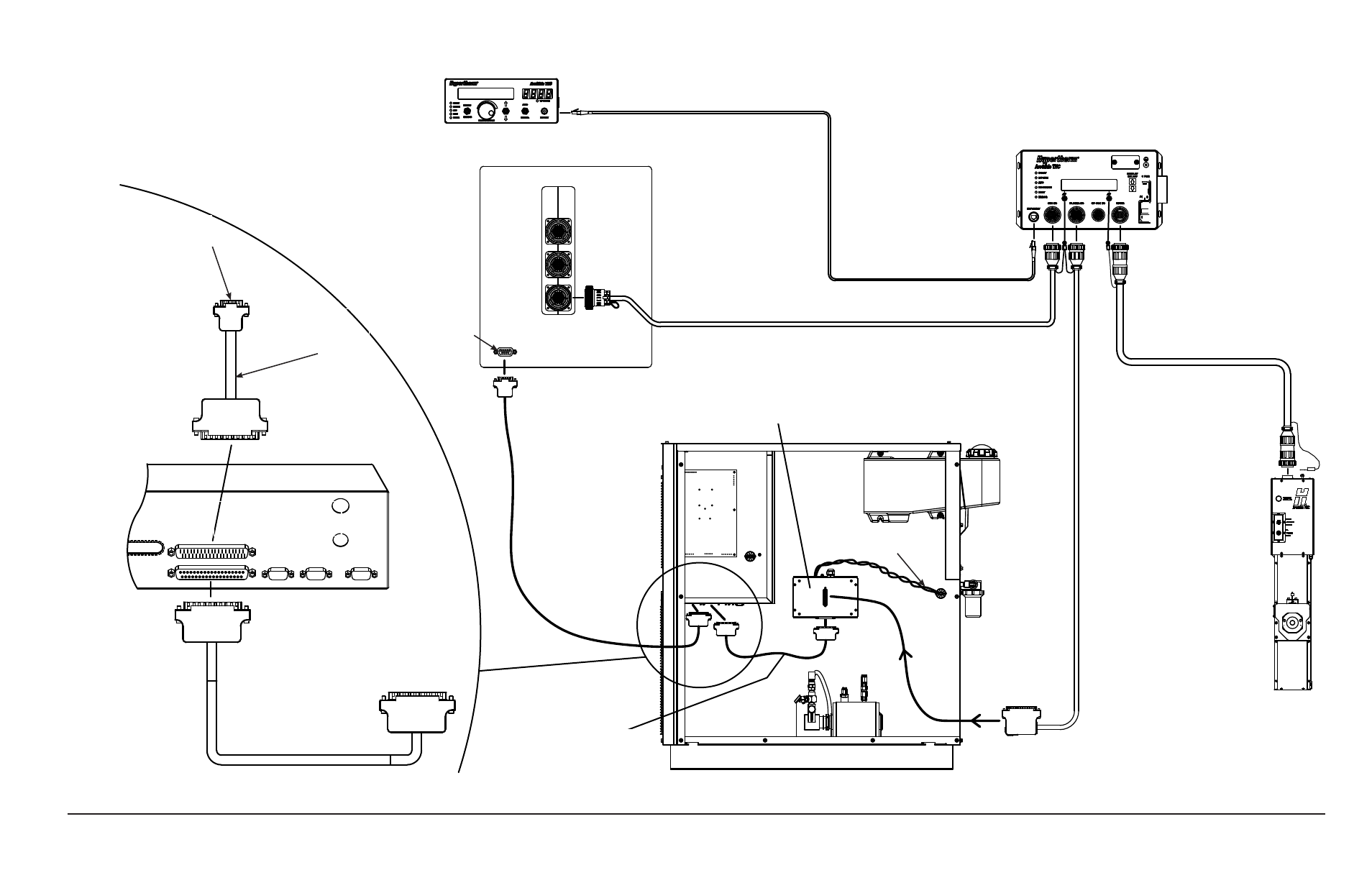

THC ArcGlide con conexión discreta a un CNC Picopath y un sistema de plasma HPR o HPR XD
Dirección 1
HMI ArcGlide
AXES 3,4
AXES 1,2
I/O
Al puerto RS422
del CNC, terminado
como se requiere
Cable serie
suministrado
por el fabricante
original
DB37 hembra
Tarjeta de circuito
impreso de control
HPR
DB37 macho
Cable 223192 sin número
de serie (con tubo
termoencogible rojo)
Interfaz del plasma (090052)
Cable E/S del CNC
Cable Ethernet apantallado
Dirección 1 del
módulo de control
ArcGlide
Cable de interfaz del plasma
Cables de sensado por
voltaje de arco
Cable de interfaz del elevador
Elevador
ArcGlide
Al conjunto de interfaz del plasma
Cable 223192 sin número
de serie (con tubo
termoencogible rojo)
Cable serie suministrado
por el fabricante original
Dirección
1 HMI
ArcGlide
DB37 hembra
Puerto serie RS-
422
CNC con interfaz Picopath y comunicación serie
Ejes 3, 4
Ejes 1, 2
E/S
DB50 macho
2
