ArcGlide THC
Manual de instrucciones
2-7
INSTALACIÓN

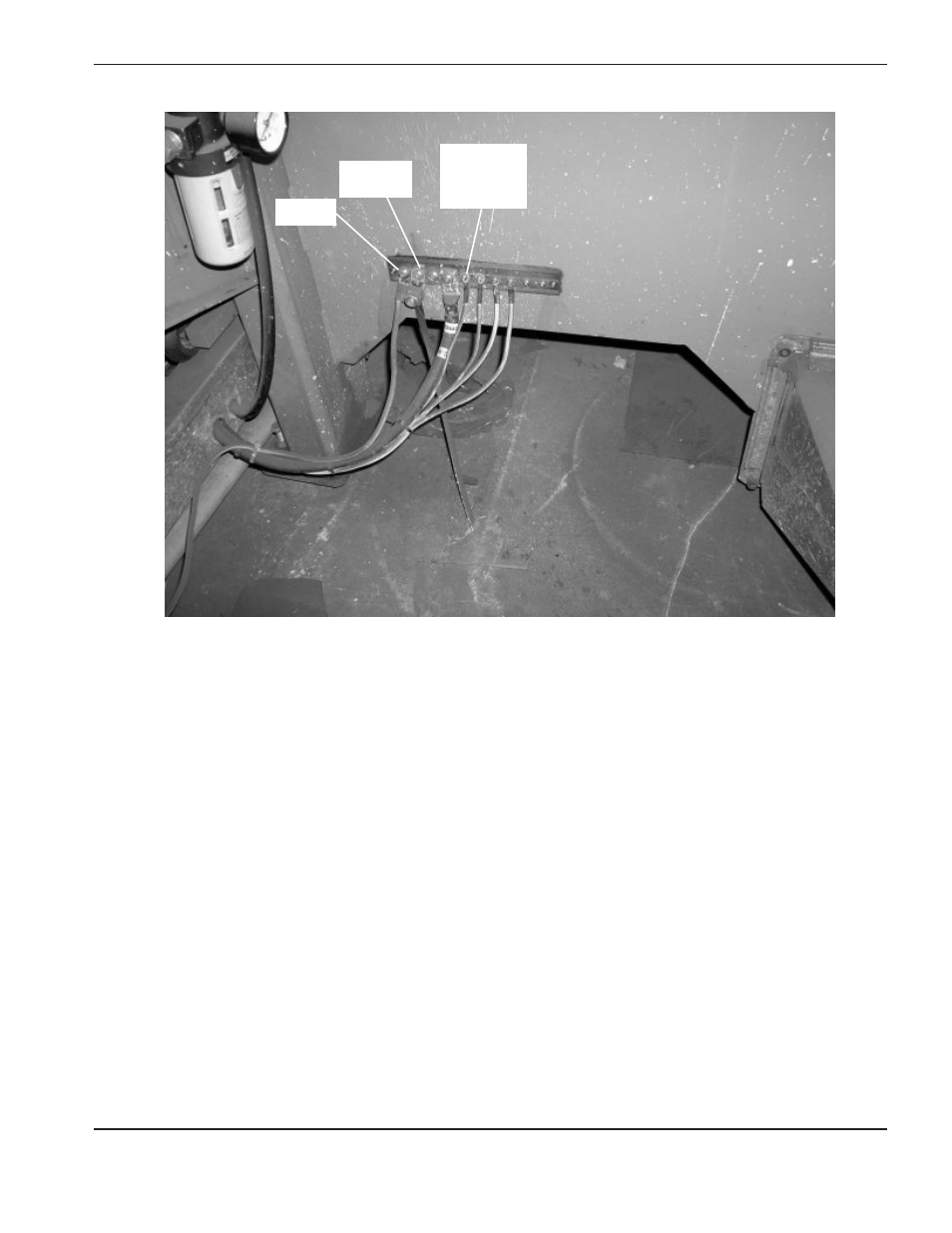

Ejemplo de un bus de tierra de mesa de corte bien conectado.
La imagen anterior muestra la conexión del bus de tierra del pórtico, la conexión del electrodo de tierra, el cable
positivo del sistema de plasma, la consola RHF*, los paneles del CNC, el soporte de la antorcha y el chasis del
sistema de plasma.
* Se aplica a los sistemas que usan una consola de alta frecuencia remota (RHF)
Pórtico
Electrodo
de tierra
Cable (+) del
sistema de
plasma
