2-16
ArcGlide THC
Manual de instrucciones
DB37F
DB37M
DB37F
Al puerto RS422 del CNC,
terminado como se requiere
Cable serie
suministrado por el
fabricante original
DB37 hembra
Tarjeta de
circuito impreso
de control HPR
DB37 macho
Cable 223192 sin número
de serie (con tubo
termoencogible rojo)
Interfaz del plasma (090052)
Cable E/S del CNC
Cable Ethernet apantallado
Dirección 1 del módulo
de control ArcGlide
Cable de interfaz del plasma
Cables de sensado
por voltaje de arco
Cable de interfaz del elevador
Elevador
ArcGlide
Al conjunto de interfaz del plasma
Cable 223192 sin número
de serie (con tubo
termoencogible rojo)
Cable serie suministrado
por el fabricante original
DB37 hembra
Puerto serie RS-422
DB50 macho
Dirección 1 HMI
ArcGlide
CNC genérico con comunicación serie
Ejes 3, 4
Ejes 1, 2
E/S

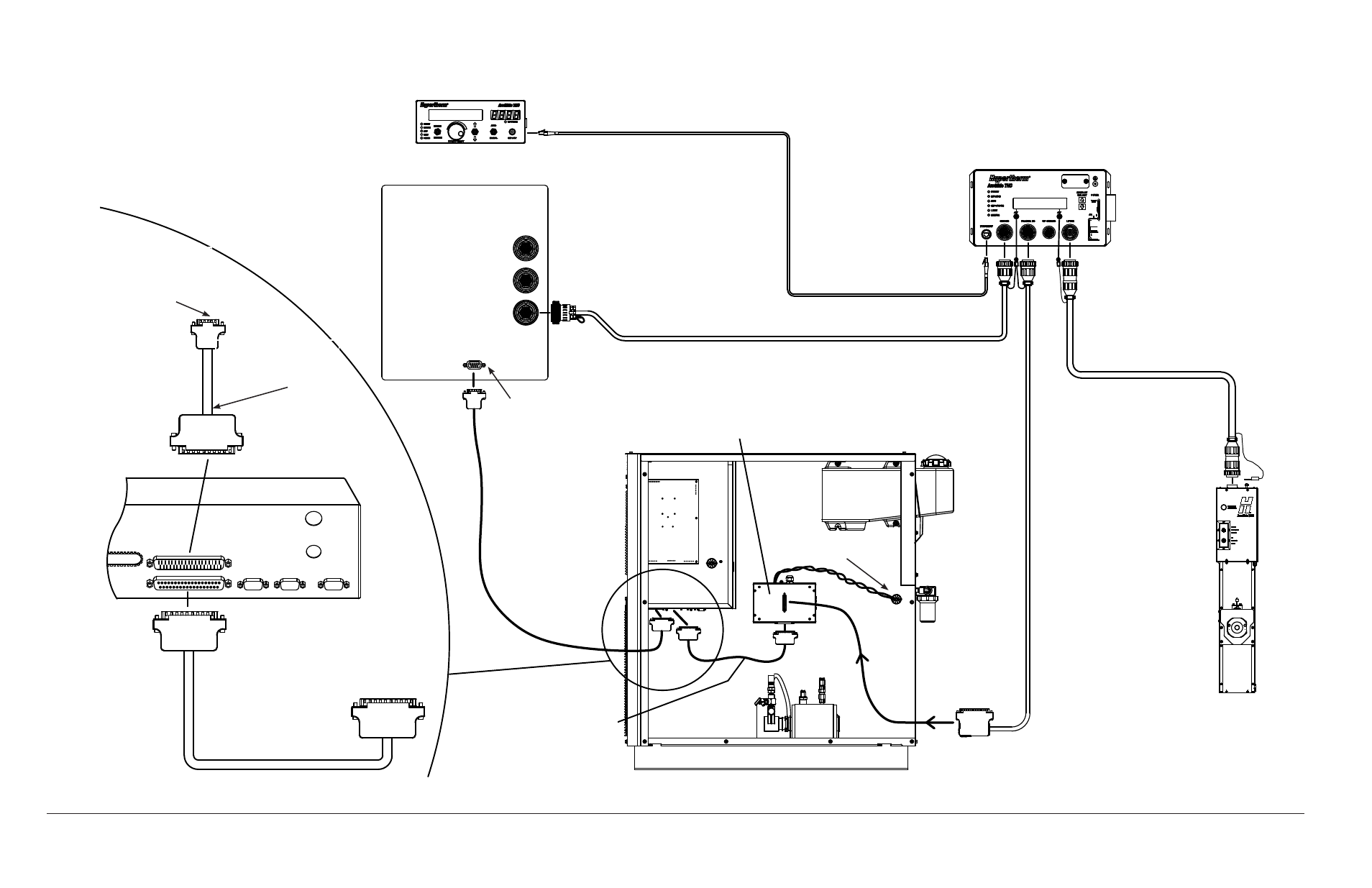

THC ArcGlide con conexión discreta a un CNC genérico y un sistema de plasma HPR o HPR XD
