INSTALACIÓN
Puesta a tierra de la HMI
Para instalar la HMI:
1. Quitarle el soporte de montaje a la HMI.
2. Colocar el soporte de montaje en la superficie en la que se va a montar la HMI y fijarlo con tornillos usando
los orificios del fondo.
3. Poner de nuevo la HMI en el soporte de montaje enroscando los tornillos, sin apretarlos, en los orificios a ambos
lados del soporte y arriba o abajo de la HMI.
4. Ajustar la HMI al ángulo deseado y apretar los tornillos.
5. Conectar un extremo del cable de alimentación al conector AC Power (alimentación CA) de la parte trasera
de la HMI. Dejar listo el otro extremo para el tomacorriente de 120/240 VCA.

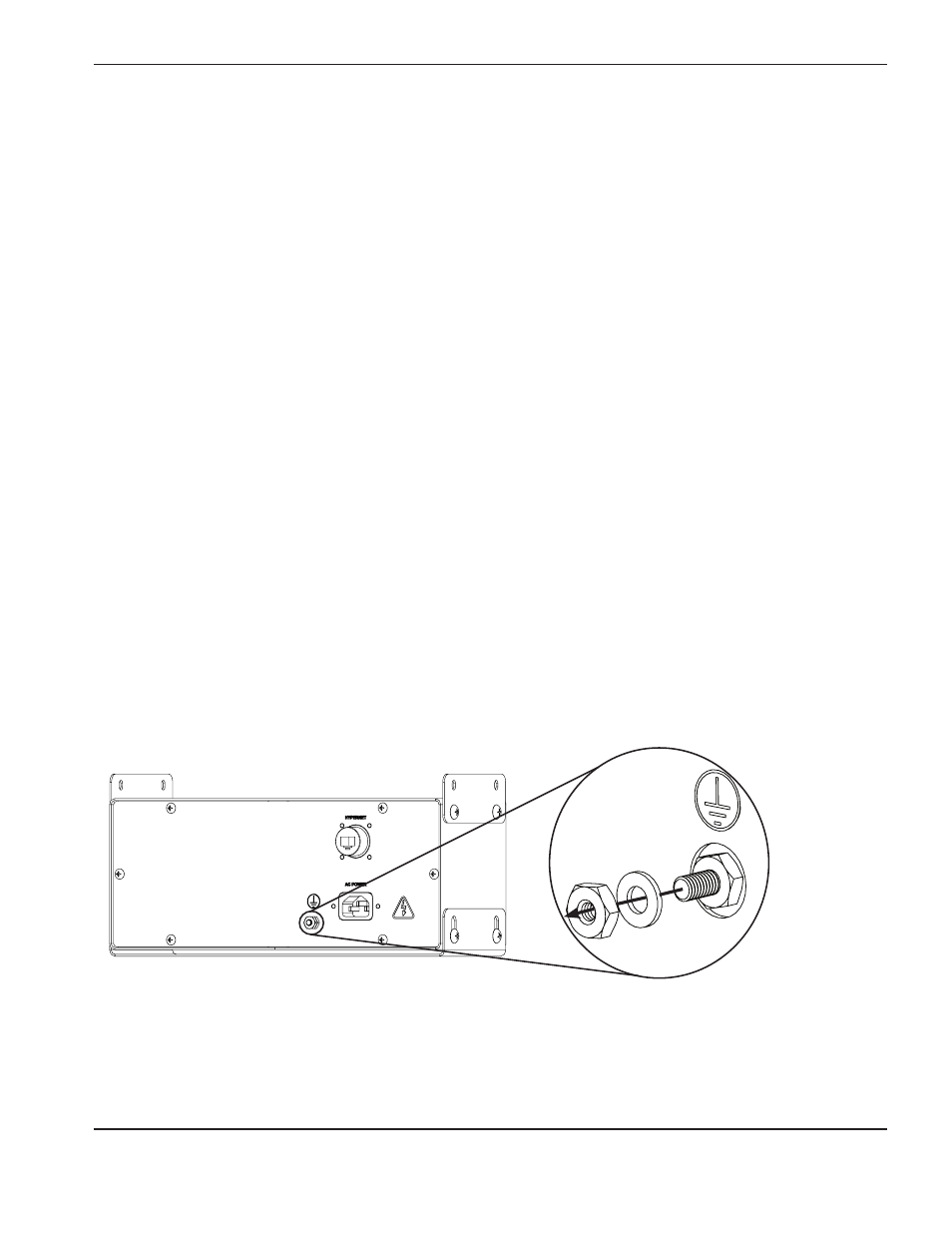

Puesta a tierra de la HMI
Para poner a tierra la HMI:
1. Quitarle la tuerca y la arandela de arriba al conjunto de toma a tierra que está por la parte de atrás de la HMI.
2. Poner el terminal del cable de masa en el borne de tierra.
3. Ponerle de nuevo la tuerca y la arandela al borne de tierra y apretar con los dedos hasta que el terminal a tierra
entre en contacto con ellas.
4. Conectar el otro extremo del cable de masa a un terminal de la barra “bus” del pórtico de la mesa de corte.
Para más información, ver Prácticas recomendadas de puesta a tierra y apantallamiento.
