ArcGlide THC Manual de instrucciones 2-37
INSTALACIÓN
5. Usar las instrucciones que aparecen en Instalación del
elevador en esta sección, para conectar el elevador ArcGlide
al módulo de control.
4. Si su configuración incluye una consola opcional del
operador personalizada, conectarla al módulo de control:
a. Enchufar el extremo del cable E/S con banda verde
de la consola del operador al conector E/S que está
al frente del módulo de control.
b. Enchufar el otro extremo del cable a los conectores
correspondientes de la consola del operador
personalizada.
Para más información, ver la descripción del cable E/S
de la consola del operador más adelante, en esta sección.
3. Conectar el sistema de plasma al módulo de control:
a. Insertar el extremo con banda azul del cable E/S
de la interfaz del plasma en el conector que dice
Plasma I/O (E/S plasma), al frente del módulo de control.
b. Conectar el otro extremo del cable en el conector E/S
del plasma (J5) de la tarjeta de circuitos impresos
de la interfaz de plasma del sistema de plasma.
Para más información, ver la descripción del cable E/S
del plasma más adelante, en esta sección.

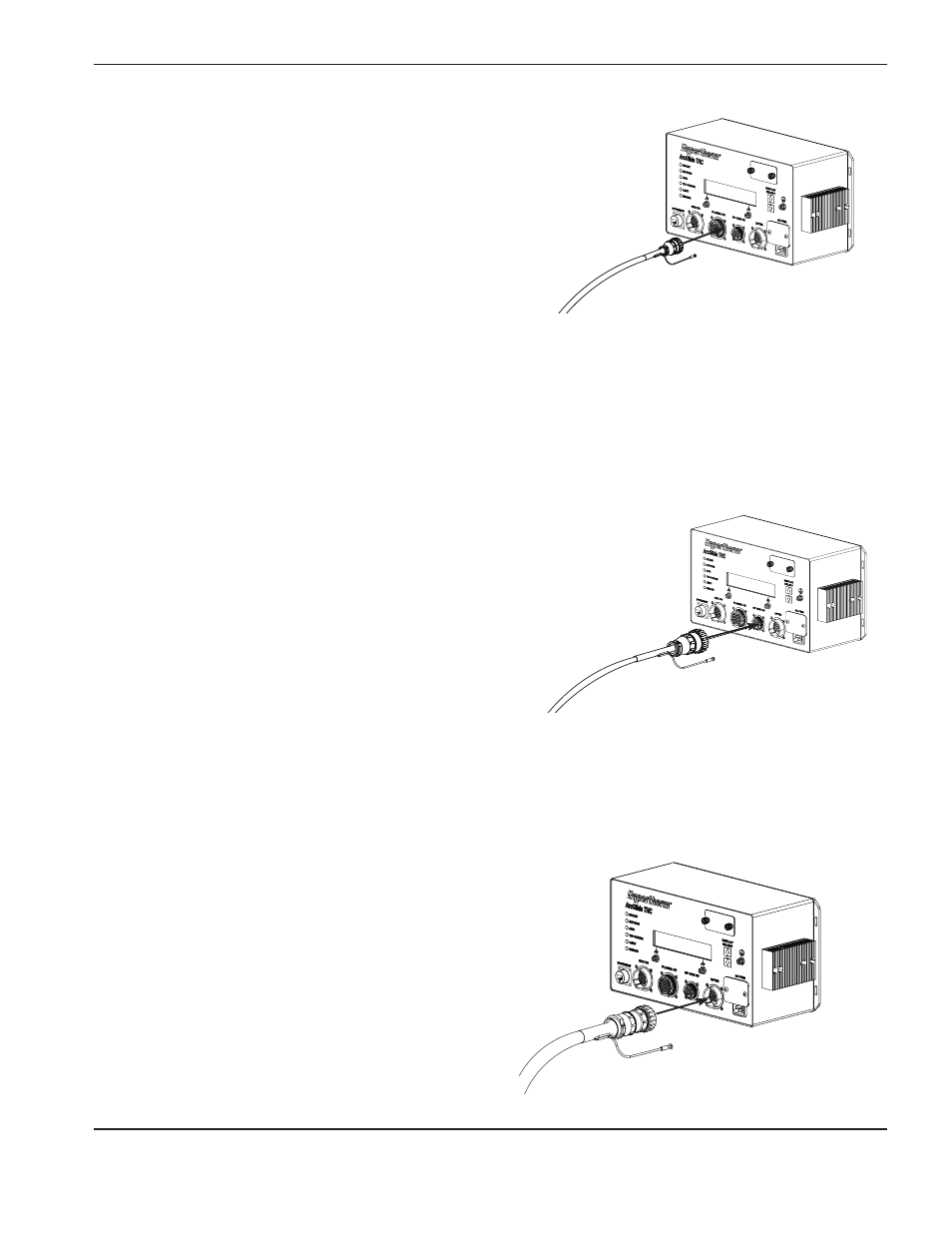

Conexión discreta
al sistema de plasma
Conexión discreta a la consola
del operador
Conexión discreta al elevador
