2-36 ArcGlide THC Manual de instrucciones
INSTALACIÓN
Conectar cables discretos
En una configuración discreta, los enlaces de comunicación se hacen desde el módulo de control a la HMI, el CNC,
el sistema de plasma y la consola opcional del operador. En este tipo de configuración, el módulo de control y la HMI
se comunican a través de un solo recorrido de Hypernet. Esta es la única configuración que no requiere un conmutador
Ethernet. Ver Descripción del sistema para una configuración discreta en esta sección.
Es posible también tener una configuración mixta Hypernet y discreta, en la que el THC ArcGlide se comunica con
el CNC o el sistema de plasma solamente por Hypernet y usa la comunicación discreta para el enlace restante. Las
configuraciones que tienen más de un recorrido de Hypernet requieren un conmutador Ethernet grado industrial para
estas conexiones.
Usar la parte de las instrucciones siguientes que se correspondan con su configuración.
Nota: Cada puerto al frente del módulo de control está codificado en colores para que coincida con el conector
del cable de interfaz correspondiente, como se muestra en las ilustraciones de cada cable más adelante
en esta sección.

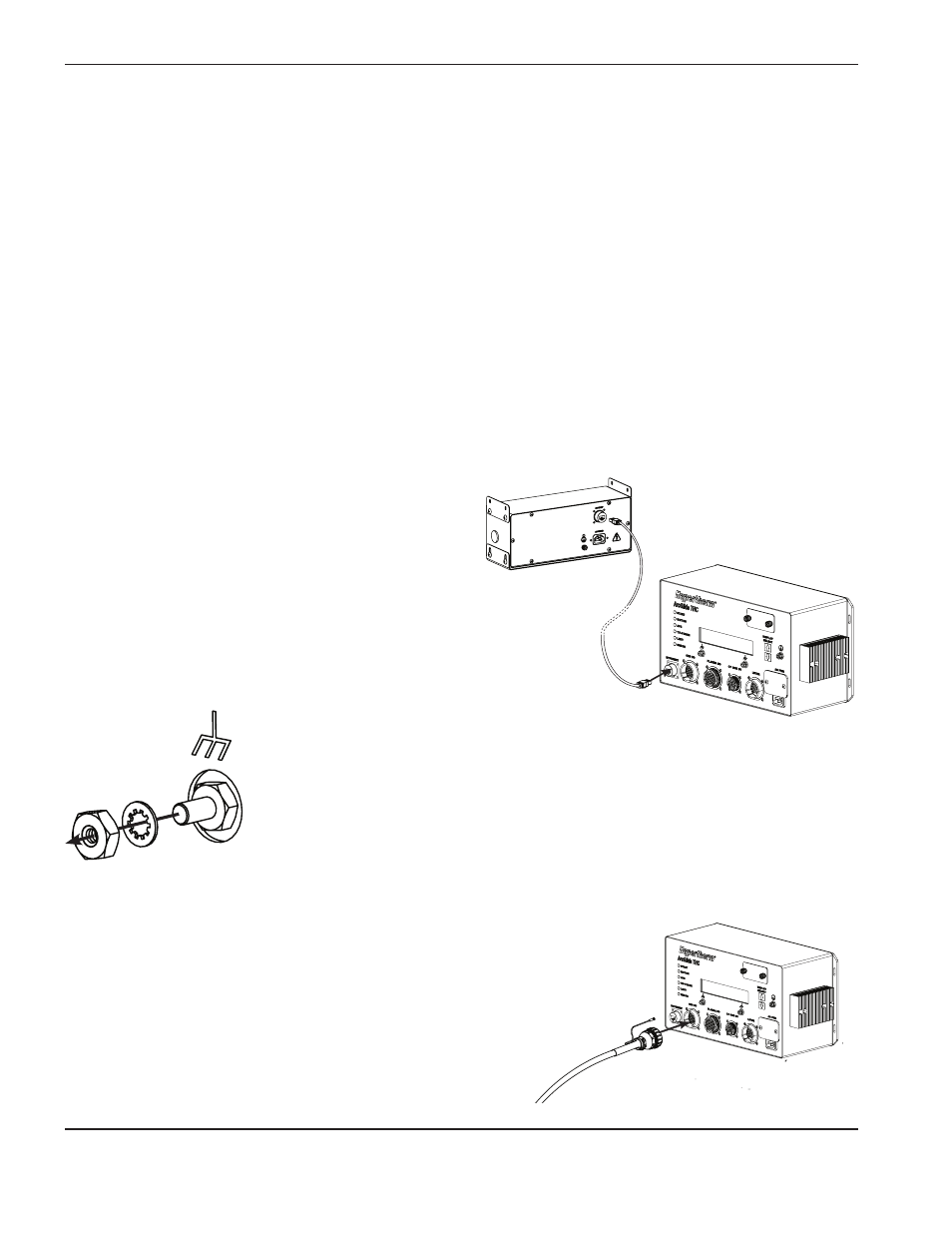

1. Conectar la HMI al módulo de control:
a. Insertar uno de los extremos del cable HMI al conector
Hypernet que está al frente del módulo de control.
b. Insertar el otro extremo del cable en el puerto Hypernet
en la parte trasera de la HMI.
2. Conectar el CNC al módulo de control:
a. Insertar el extremo con banda amarilla del cable E/S
del CNC al conector E/S del CNC que está al frente
del módulo de control.
b. Conectar los alambres del otro extremo del cable
a las señales E/S del CNC.
Para más información, ver la descripción del cable E/S
del CNC más adelante, en esta sección.
Conexión discreta al CNC
Conexión entre la HMI
y el módulo de control
Poner a tierra todos los cables con conectores circulares:
1. Quitarle la tuerca y la arandela de arriba al conjunto de toma a tierra.
2. Acoplar el terminal del cable de masa al cable a tierra que está encima del borne
de tierra.
3. Ponerle de nuevo la tuerca y la arandela al borne de tierra y apretar con los dedos
hasta que el terminal a tierra entre en contacto con ellas.
Para más información, ver Prácticas recomendadas de puesta a tierra y apantallamiento.
