ArcGlide THC Manual de instrucciones 4-57
ManteniMiento
2

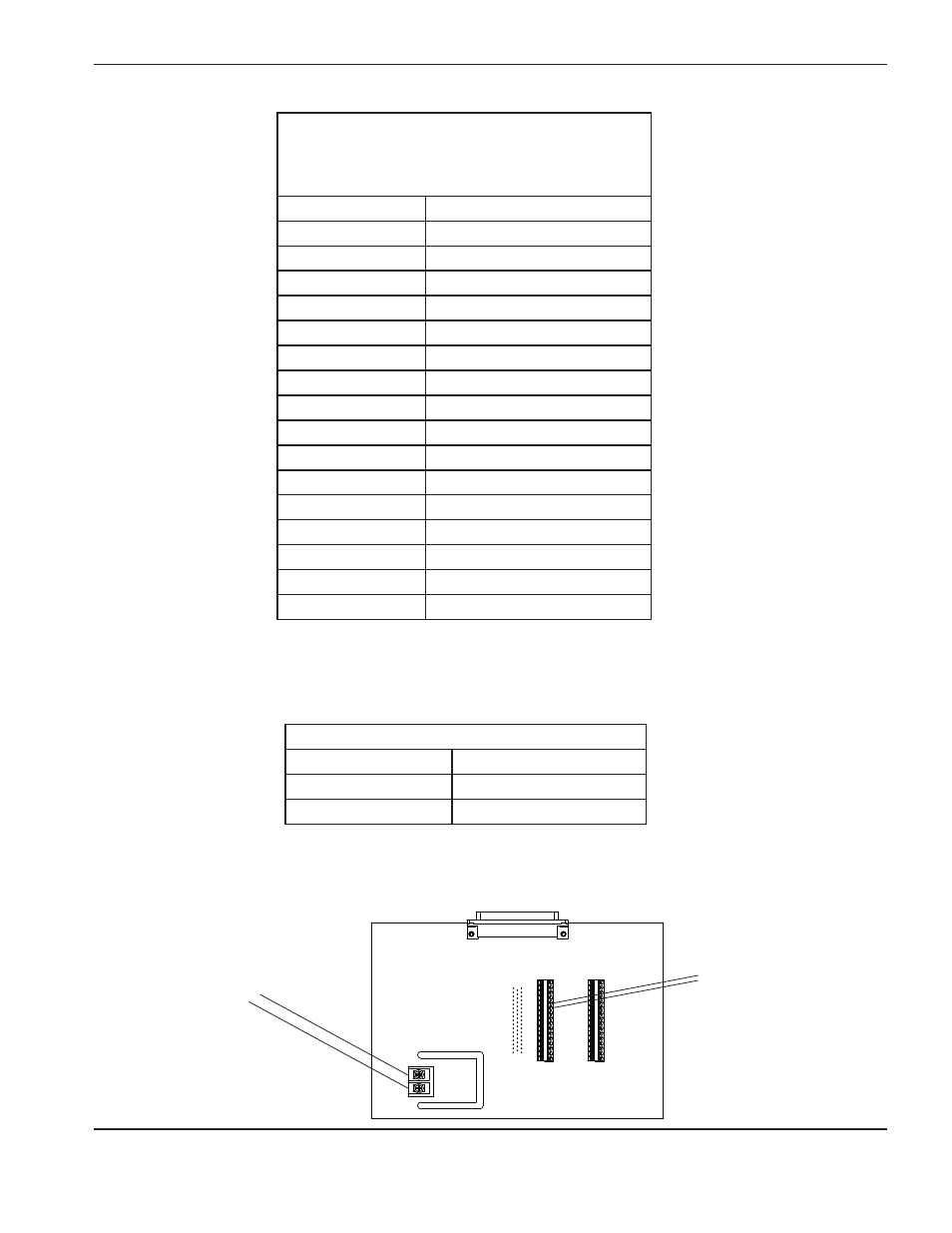

J3
(Salidas de contacto del relevador del tHC
a un sistema de plasma genérico)
número de patilla Señal
1 Esquina A
2 Esquina B
3 Perforación A
4 Perforación B
5 En espera A
6 En espera B
7 Arranque del plasma A
8 Arranque del plasma B
9 Salida de reserva A del THC
10 Salida de reserva B del THC
11 Remoto A on (encendido)
12 Remoto B on (encendido)
13 Común
14 Común
15 Salida de +24 V
16 Salida de +24 V
J4 Voltaje del arco
número de patilla Señal
1 Electrodo –
2 Masa +
Nota: Las patillas 11 y 12 del conector J3 tienen que conectarse a las ubicaciones 1 y 3 de la placa de bornes
2 en un sistema de plasma HPR.
Nota: Las terminales del voltaje del arco del conector J4 tienen que conectarse a la tarjeta E/S en un sistema
de plasma.
Conectar las terminales de
voltaje del arco a la tarjeta
e/S del sistema de plasma
HPR.
J3
Conectar las patillas 11 y 12
a las ubicaciones 1 y 3 de
la placa de bornes 2 en un
sistema de plasma HPR.
