2-26 ArcGlide THC Manual de instrucciones
INSTALACIÓN
2
1. Colocación del elevador en el pórtico:
• Lo suficiente bajo como para que la antorcha pueda llegar a la pieza a cortar.
• Lo suficiente alto como para que la antorcha no toque la mesa.
• El fondo del elevador debe estar a 20,32 cm de la pieza a cortar más delgada.
• Los orificios de montaje están espaciados del mismo modo que el Sensor THC
y los elevadores Command THC.

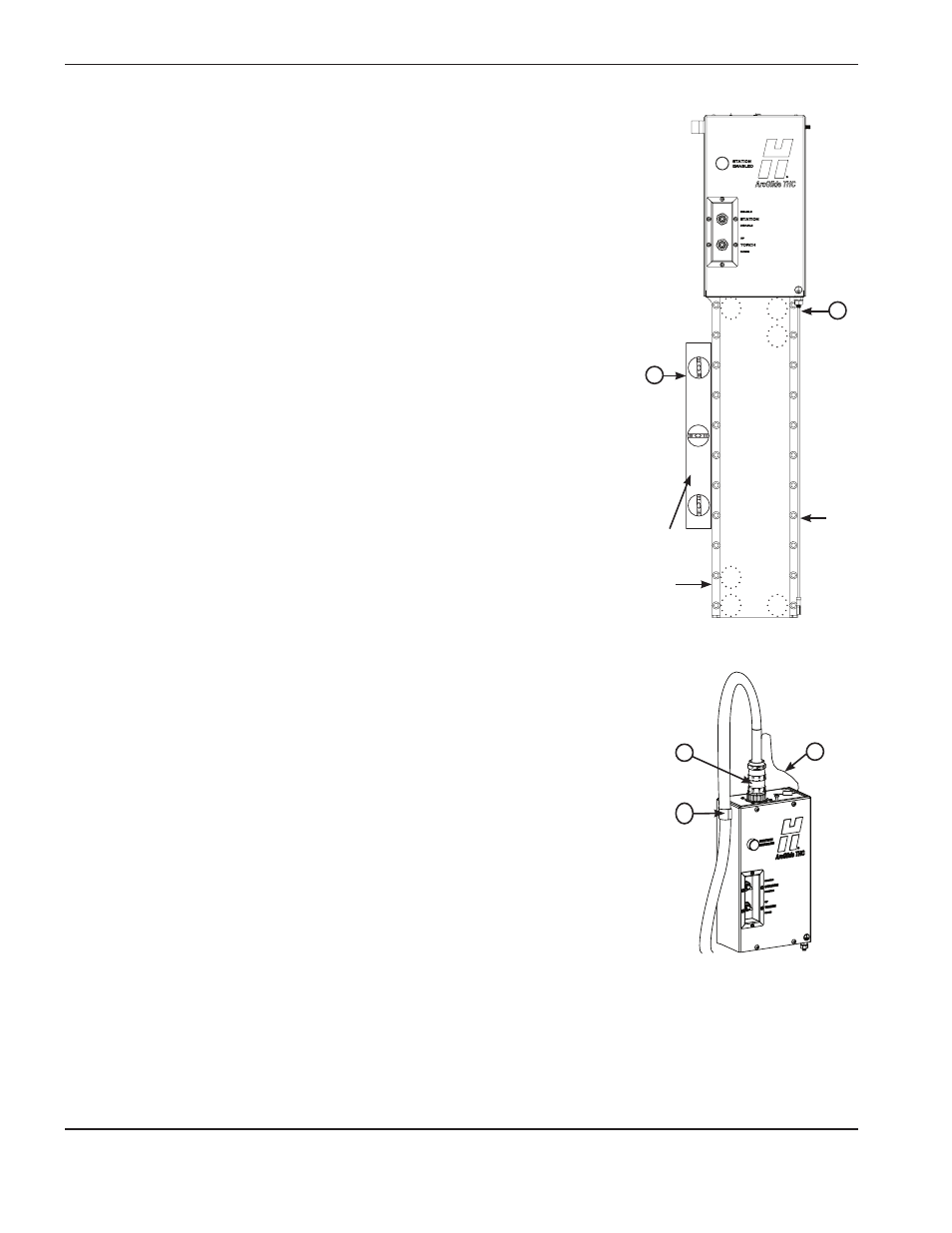

2. Montaje del elevador en el pórtico:
a. Quitar los paneles laterales para que se vean los orificios de los tornillos
de montaje.
b. Enroscar los tornillos sin apretarlos siguiendo un patrón diagonal, de arriba
a abajo y de derecha a izquierda (ver los números en la ilustración a la derecha).
c. Usar un mínimo de 4 tornillos para montar el elevador.
d. Colocar verticalmente un nivel a lo largo del lado del elevador para verificar
que esté montado verticalmente.
e. Apretar los tornillos usando un par máximo de 0,9 newton metro.
f. Cuando estén apretados, los topes de los tornillos deben quedar por debajo
de la superficie del panel trasero del elevador, de modo que se puedan
reemplazar los paneles laterales.
g. Reinstalar los paneles laterales.
3. Conectar el cable de interfaz del elevador y asegurarlo.
a. El conector del cable no está hecho para uso intensivo ni flexionamientos
constantes. Apoyar el cable y darle suficiente holgura como para evitar
su tirantez y dañar el conjunto del cable, el conector del elevador o ambos.
b. Usar la abrazadera de cable incluida con el elevador para sujetar el cable
a cualquiera de los lados del elevador con un amplio bucle de servicio.
c. Conectar el cable de tierra a la toma a tierra de la tapa del elevador.
1
2
3
4
5
6
b
d
Nivel
Panel
lateral
Panel
lateral
b
a c
