ArcGlide THC
Manual de instrucciones
2-35
INSTALACIÓN

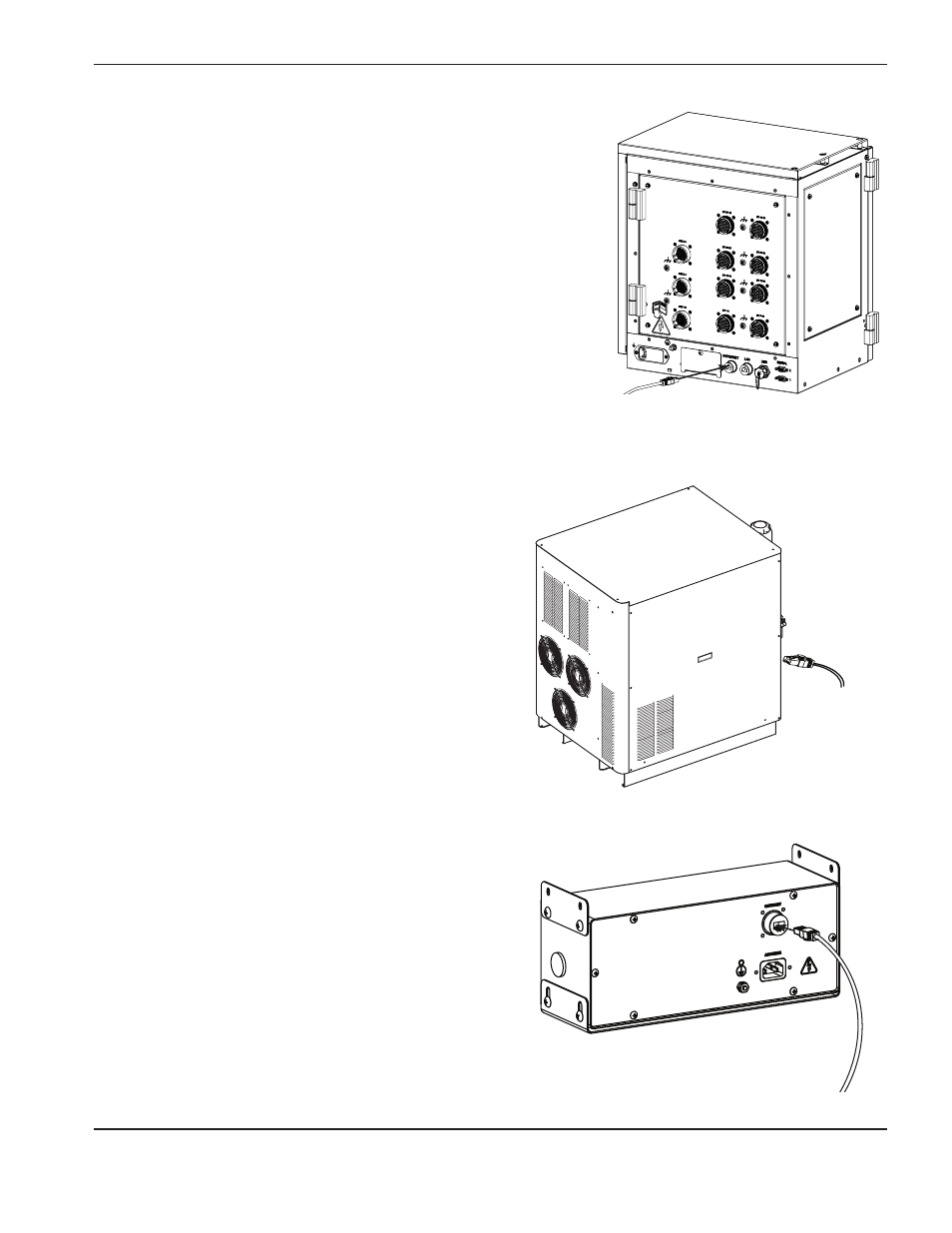

3. Usar un cable Hypernet para conectar el sistema de plasma
al conmutador Ethernet:
a. Insertar uno de los extremos del cable Hypernet al puerto
Hypernet de la tarjeta de interfaz del plasma del sistema
de plasma.
b. Insertar el otro extremo del cable en uno de los puertos
del conmutador Ethernet.
Consultar las instrucciones detalladas para estas conexiones
en el manual de su sistema de plasma.
2. Usar un cable Hypernet para conectar el CNC
al conmutador Ethernet:
a. Insertar uno de los extremos del cable Hypernet
en el puerto Hypernet que está en la parte trasera
de un CNC EDGE Pro o en el puerto Ethernet
dedicado y configurado para Hypernet de cualquier
otro CNC.
b. Insertar el otro extremo del cable en uno de los
puertos del conmutador Ethernet.
4. Si su configuración incluye la HMI opcional, usar un cable
Hypernet para conectarla al conmutador Ethernet:
a. Insertar uno de los extremos del cable Hypernet
en el puerto Hypernet de la HMI.
b. Insertar el otro extremo del cable en uno de los puertos
del conmutador Ethernet.
Al conmutador Ethernet
Al conmutador
Ethernet
Al conmutador Ethernet
