ManteniMiento
Procesador tHC (228578)

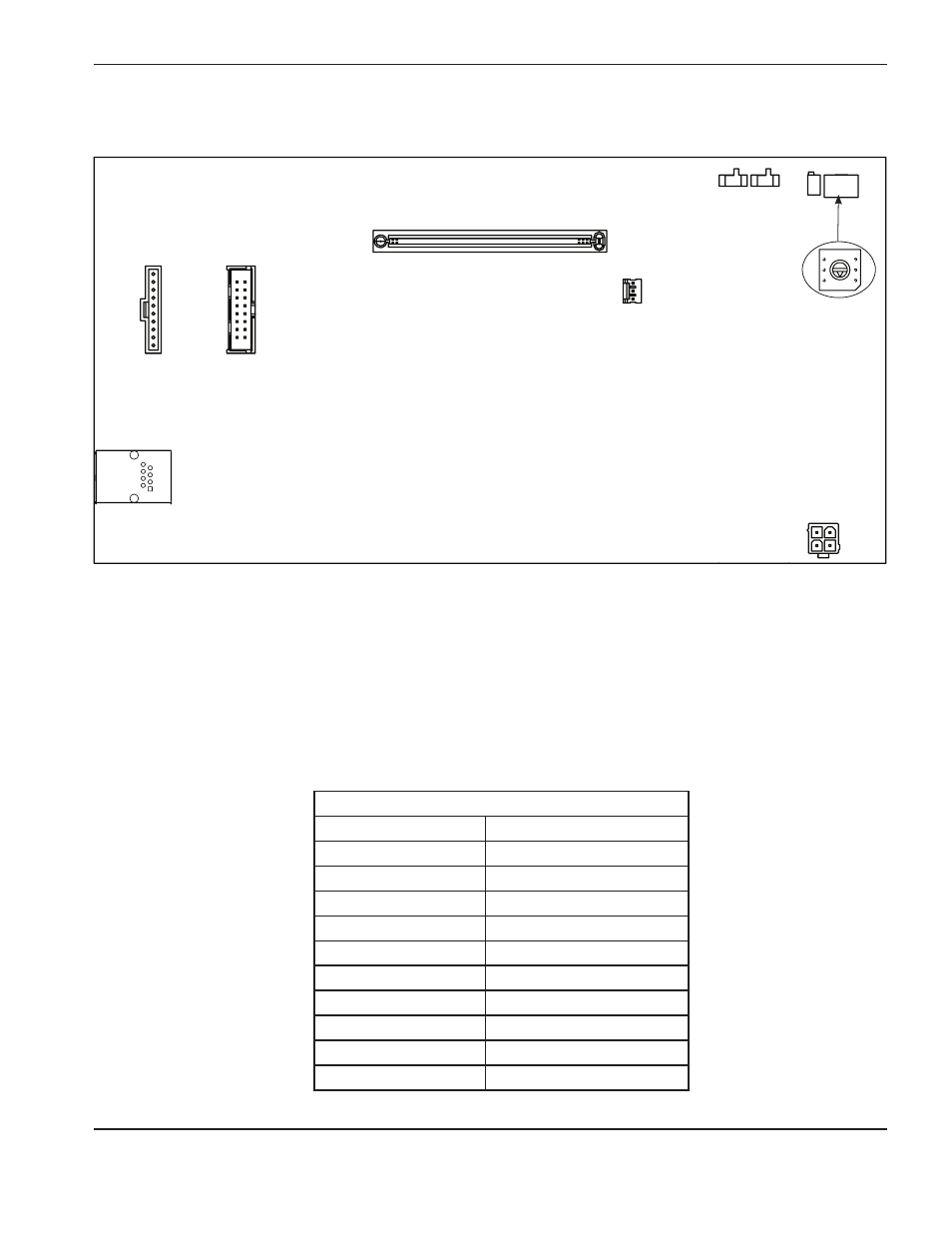

tarjeta de circuito impreso del procesador tHC
J2 indicadores luminosos (LeD) del panel frontal
número de patilla Señal
1 +5 VCD
2 +5 VCD
3 LED de arranque
4 LED de avance
5 LED de límite
6 LED AVC
7 LED de error
8 LED de contacto
9 Mostrar reserva
10 Mostrar avance
J3 interconexiones de tarjeta
J2
LeD panel
frontal
J5
Módulo de
caracteres LCD
J11
LCD B/L
J8
Hypernet
52
51
2
1
100
99
50
49
J4
LCD B/L
SW3 interruptor de
dirección de la unidad,
valor predeterminado = 1
SW2
UNIT ADDRESS
Nota: En una configuración Hypernet, el interruptor de dirección de unidad (SW3) de la tarjeta de circuito
impreso del procesador THC tiene que tener la misma dirección que la del interruptor de dirección
de unidad del procesador HMI y de la tarjeta de circuito impreso de la interfaz Hypernet. El valor
predeterminado es 1.
interruptores de entrada de
contacto seco o compensada,
valor predeterminado = D (seco)
1
1
1
1
1
1 1
1
