2-38 ArcGlide THC Manual de instrucciones
INSTALACIÓN
Cables

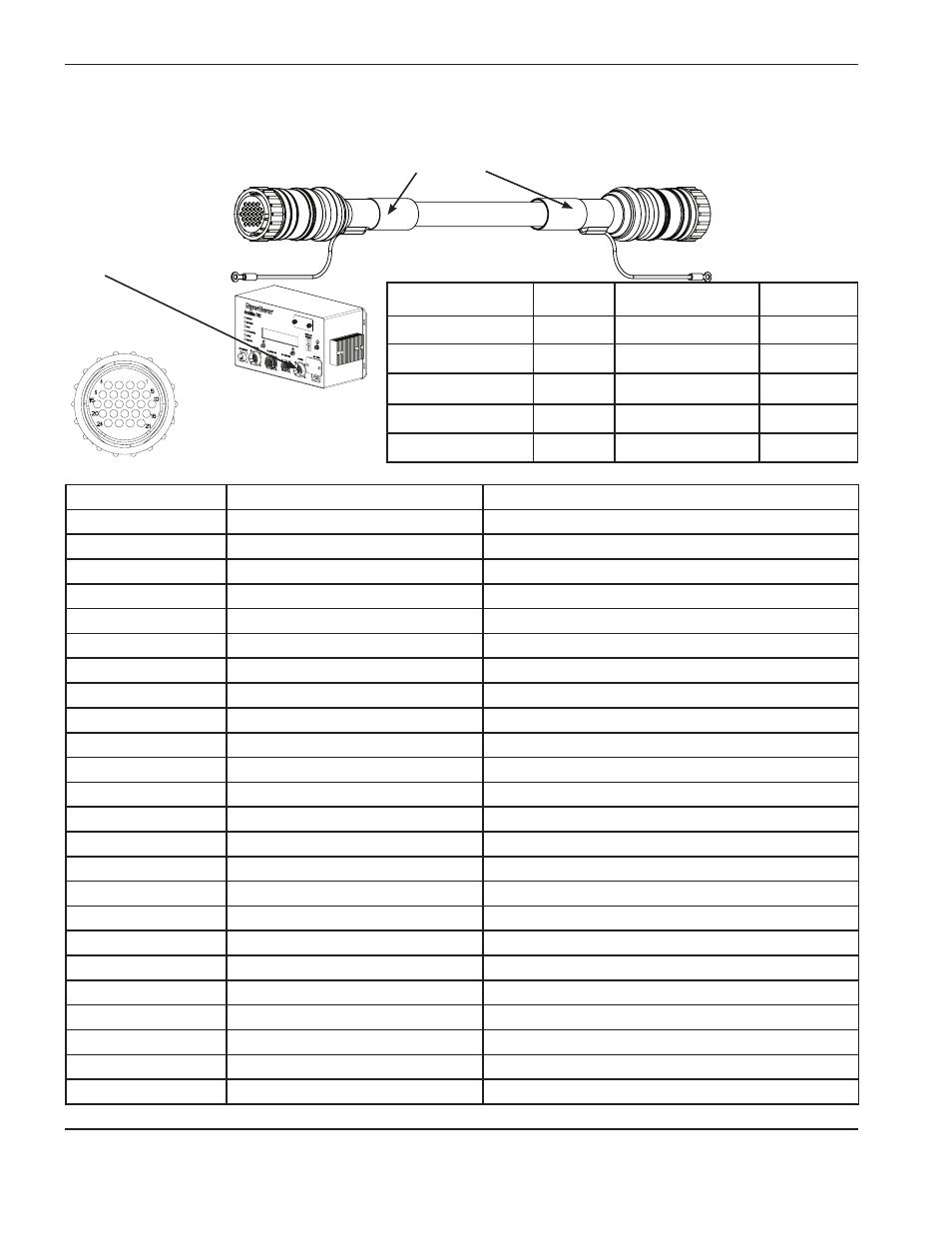

Cable de interfaz del elevador
Número de pieza Longitud Número de pieza Longitud
223219 3,0 m 223115 23,0 m
223220 6,0 m 223116 30,5 m
223120 7,5 m 223117 45,5 m
223221 10,5 m 223118 61,0 m
223007 15,0 m
Número de patilla* Color Nombre de la señal
1 Rojo (CAE 16) Motor +
2 Negro (CAE 16) Motor –
3 Negro (CAE 18) Freno –
4 Marrón (CAE 22) Común –
5 Marrón (CAE 18) Energía +24 VCD
6 Gris (CAE 22) Sensado por contacto óhmico común
7 Blanco (CAE 22) Sensado por contacto óhmico
8 Violeta (CAE 22) Sensado por contacto óhmico de polarización +12 VCD
9 Negro (CAE 22) Codificador común
10 Rojo (CAE 22) Estación del elevador activa
11 Blanco/azul (CAE 22) Entrada – codificador B
12 Azul (CAE 22) Entrada + codificador B
13 Blanco/amarillo (CAE 22) Entrada – codificador A
14 Amarillo (CAE 22) Entrada + codificador A
15 Blanco/negro (CAE 22) Común –
16 Blanco/rojo (CAE 22) Interruptor + cambio de consumibles
17 Verde (CAE 22) Interruptor + bajar elevador
18 Anaranjado (CAE 22) Interruptor + subir elevador
19 Blanco/violeta (CAE 22) Interruptor + anti-colisión
20 Blanco/anaranjado (CAE 22) Interruptor final de carrera + superior
21 Blanco/verde (CAE 22) Interruptor de final de carrera + inferior
22 Blanco/gris (CAE 22) No conectado
23 Blanco/marrón (CAE 22) Común –
24 No conectado
Banda roja
Conectar uno de los
extremos al conector del
módulo de control con
el círculo rojo.
Conectar un
extremo a la tapa
del elevador.
* Los números de patillas son los mismos a ambos extremos del cable.
