ArcGlide THC
Manual de instrucciones
ManteniMiento

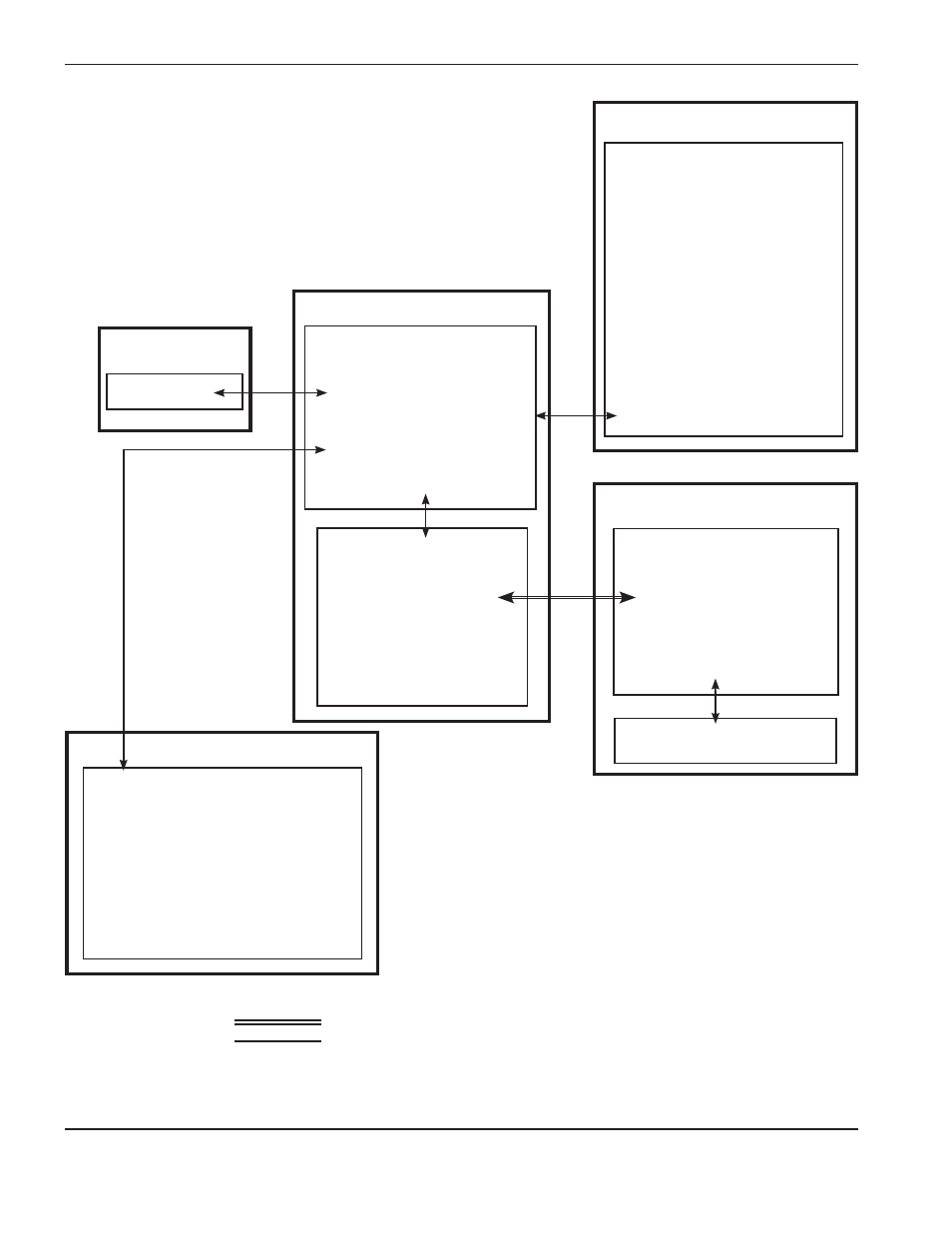

Diagrama de bloques de tarjetas de circuito impreso para una configuración discreta
Sistema de plasma
HMi
Tarjeta de circuito impreso
procesador HMI
Módulo de caracteres LCD
LED panel frontal
Conector Ethernet
Interfaz pantalla 7 segmentos
tarjeta de circuito impreso
pantalla 7 segmentos HMi
Interconexión de tarjetas
tarjeta de circuito
impreso procesador
tHC
Módulo de caracteres LCD
LED panel frontal
Conector Ethernet
tarjeta de circuito impreso
interfaz tHC
Interfaz CNC
Interfaz elevador
Interfaz consola del operador
Interfaz discreta del plasma
Interconexión de tarjetas
tarjeta de circuito impreso
de la interfaz del elevador
Interfaz codificador freno
del motor
Interruptores de final de
carrera superior/inferior
Contacto de la punta
Interruptor habilitar estación
Interruptor manual subir/bajar
Interruptor anti-colisión
Puntero láser
Luz de estación activa
Interfaz elevador
Interfaz discreta del plasma
tarjeta de circuito impreso
interfaz del plasma
Voltaje del arco
* Salidas cierre de contacto del THC
* Entradas cierre de contacto al THC
E/S CNC
Módulo de control
elevador
CnC
Leyenda:
Conexión Hypernet
Conexión discreta
