Conexiones externas SMA Solar Technology AG
68 SC20_25_35-IES094521 Instrucciones de instalación

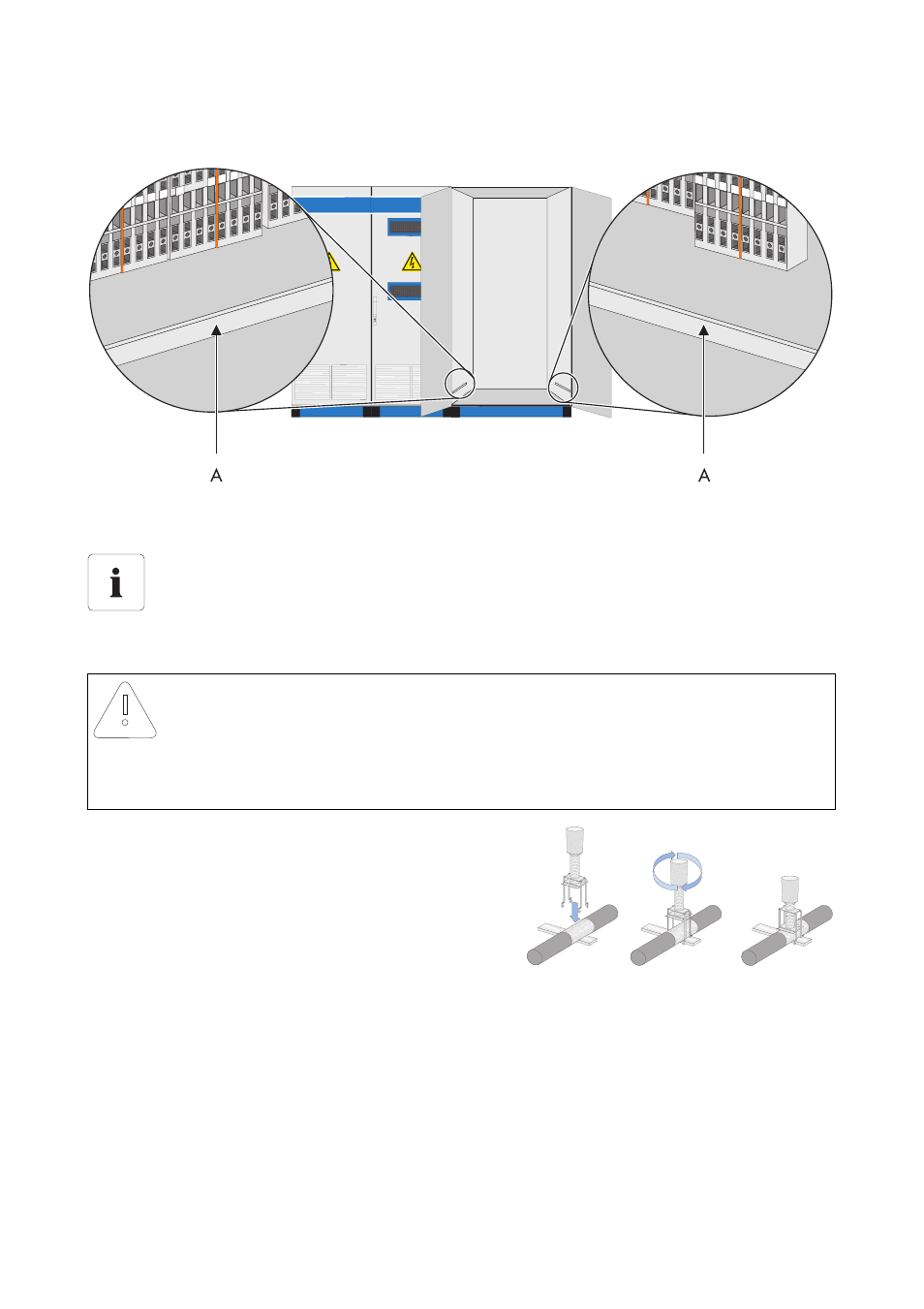

En el siguiente gráfico se muestra la posición de los bornes de conexión en el Sunny Central 350.
1. Retire el aislamiento de la línea
2. Coloque la abrazadera de apantallamiento.
☑ La abrazadera de apantallamiento encaja.
3. Apriete manualmente la abrazadera de
apantallamiento. No es necesario apretar con el
destornillador.
A Punto de conexión del carril de contacto de apantallamiento
Posición de los bornes de conexión para las líneas de señal y bus.
Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación de las líneas de señal
y bus.
¡ATENCIÓN!
Daños en las abrazaderas de apantallamiento.
• El estribo de sujeción debe apretarse únicamente de forma manual.
• El empleo de un destornillador para apretar el tornillo puede dañar el aislamiento.
