Conexiones eléctricas internas SMA Solar Technology AG
32 SC20_25_35-IES094521 Instrucciones de instalación

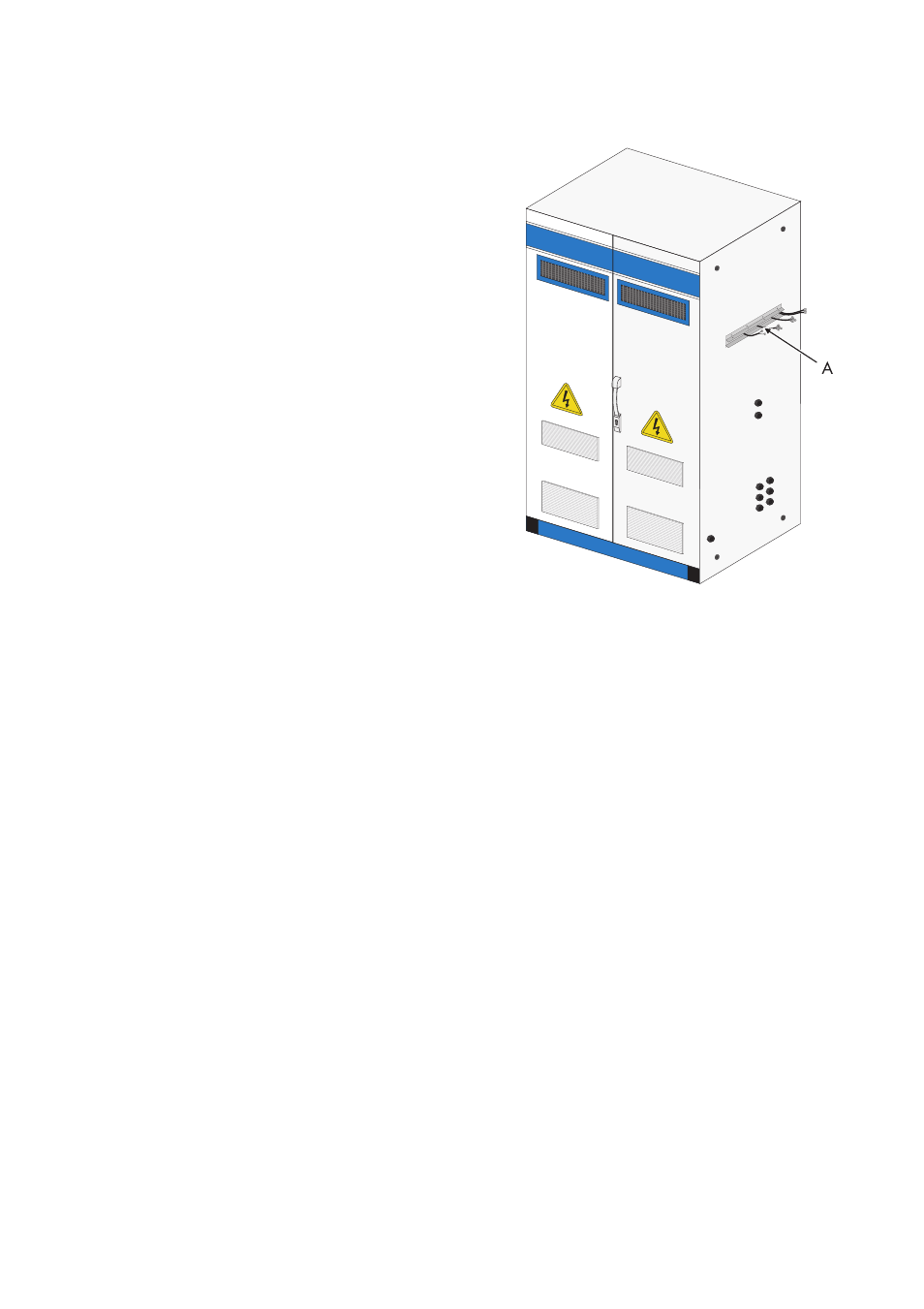

1. Suelte las tuercas moleteadas de las chapas
corredizas (A).
2. Desplace hacia arriba o hacia abajo las chapas corredizas.
3. Pase las siguientes líneas a través del fieltro de fijación en el armario de CA.
– Líneas de mando
(véase el capítulo 5.4 “Conexión de las líneas de mando al bloque de bornes de
interconexión” (Página 43)).
– Líneas de datos
(véase el capítulo 5.5 “Conectar el Sunny Central Control al componente de potencia”
(Página 44)).
– Líneas de mando internas X8 y X9
(véase el capítulo 5.6 “Conectar las líneas de mando internas” (Página 45)).
– Cable de monitorización de aislamiento (opcional)
(véase el capítulo 5.7 “Conectar la monitorización de aislamiento (opcional)”
(Página 46)).
– Sensor de temperatura
(véase el capítulo 5.8 “Montar el sensor de temperatura interno” (Página 47)).
☑ Las distintas líneas se guían a través del fieltro de fijación hasta el armario de CA. Estas se
precisan en los siguientes pasos de trabajo.
