SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SC20_25_35-IES094521 43
2. Conecte el cable de puesta a tierra al carril de puesta a tierra marcado.
3. Enrosque el racor atornillado para cable (A).
4. Compruebe que la conexión a tierra es correcta y está firmemente asentada.
☑ El cable de puesta a tierra está conectado.
5.4 Conexión de las líneas de mando al bloque de bornes de
interconexión
Las líneas de mando se encuentran en el canal para cables de interconexión del armario del inversor.

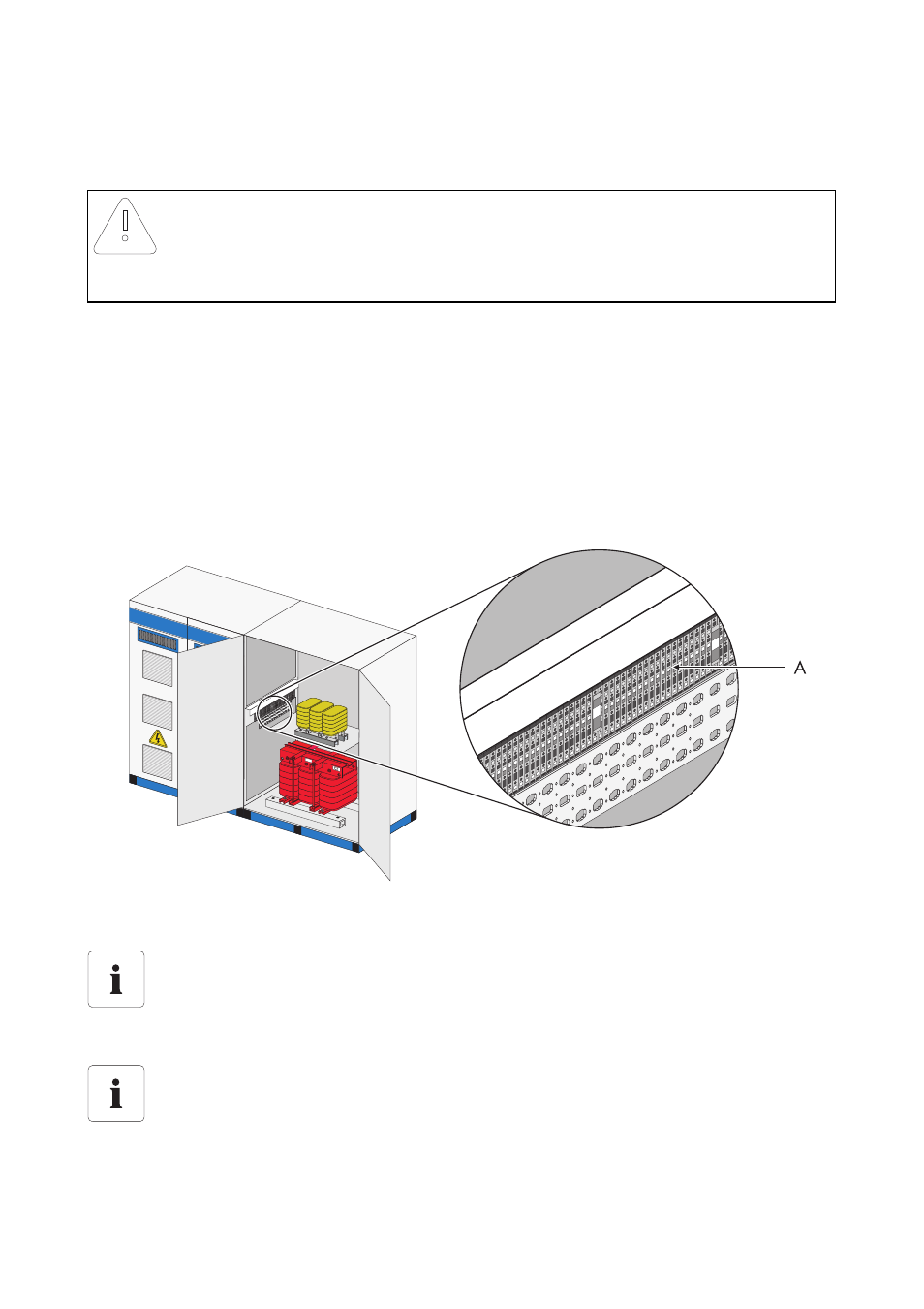

Las líneas de mando están provistas de denominaciones con el objetivo. En el siguiente gráfico se
muestra la posición correcta del bloque de bornes de interconexión del Sunny Central 250.
1. Conecte las líneas de mando al bloque de bornes de interconexión.
☑ Las líneas de mando están conectadas.
¡Atención!
Los racores atornillados para cables permeables al aire provocan corrosión en
el Sunny Central.
• Apriete lo suficiente el racor atornillado para cables.
A Bloque de bornes de interconexión
Posición del bloque de bornes de interconexión.
La posición precisa del bloque de bornes de interconexión se diferencia en función del
modelo. Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación de los distintos bornes.
Asignación de las líneas de mando
La asignación inequívoca de las líneas de mando se realiza mediante la designación de
los bornes.
