6.2 Conectar la red CA
6.2.1 Conectar el cable de CA al Sunny Central 200 / 250
Los puntos de conexión a la red de CA se encuentran en la parte inferior izquierda del armario de
CA.

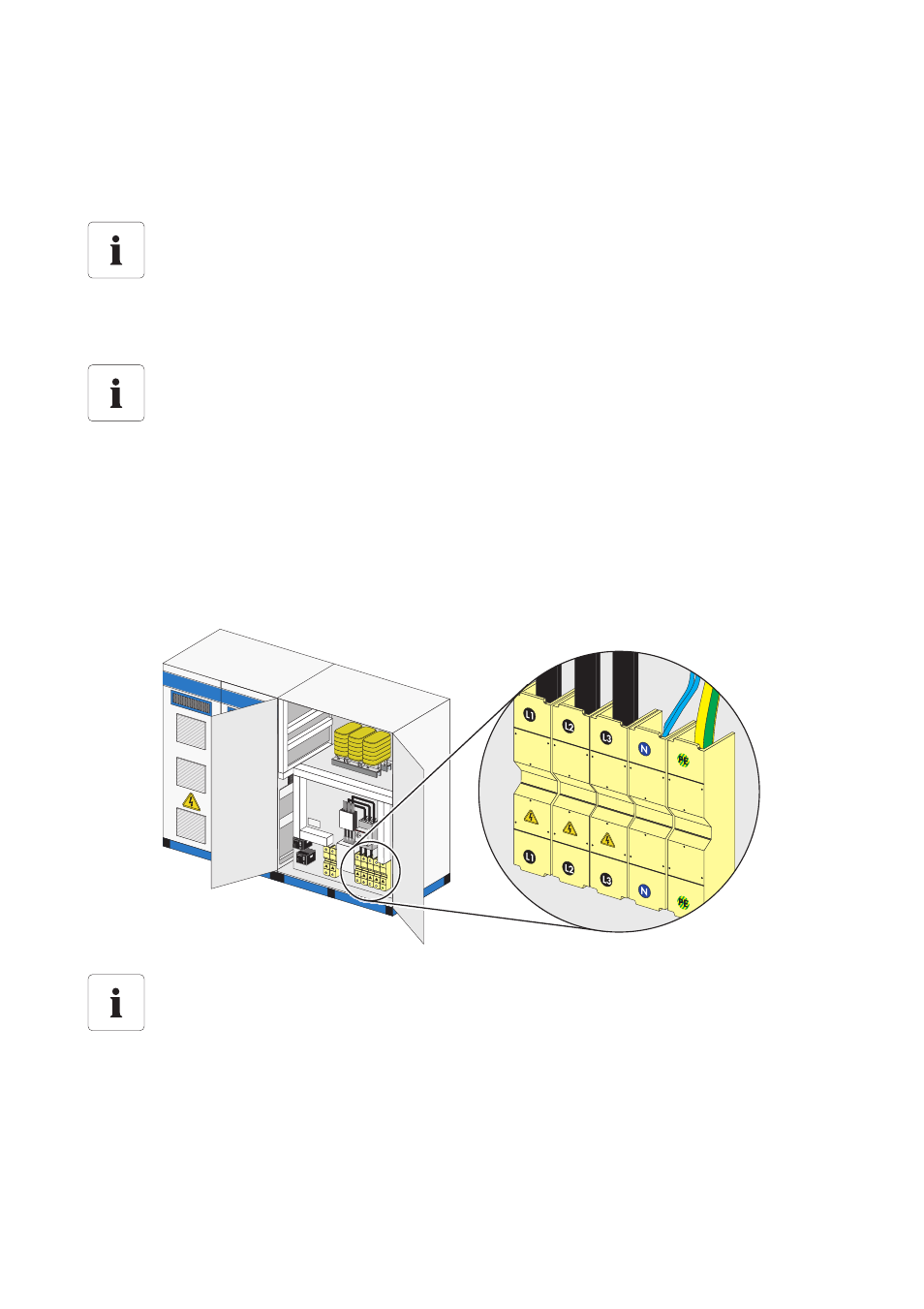

En el siguiente gráfico se muestran a modo de ejemplo los puntos de conexión de la red de CA del
Sunny Central 250.
1. Haga pasar los cables por la abertura de la parte inferior del armario de CA.
2. Dote a los cables de terminales de cables.
3. Conecte los cables.
Forma de la red
Los Sunny Central vienen configurados para una conexión a la red TN-C. Es posible una
conexión a una red TN-S o una red TT. Quite para ello el puente existente entre el neutro
(N) y la puesta a tierra (PE). También se puede acometer una red IT diseñada
específicamente para el proyecto. Llame a la línea del Servicio Sunny Central.
Tapones de fusible
La línea de la corriente de red tiene que ser asegurada con un fusible acorde con la
corriente nominal indicada en la placa de identificación. Si la corriente nominal difiere de
la corriente nominal de los tapones de fusible, elija entonces un tapón acorde con la
corriente nominal inmediatamente superior.
Posición de los puntos de conexión a la red de CA
La posición precisa de los puntos de conexión de la red de CA se diferencia en función
del modelo. Mediante la designación de los medios de producción (BMK) y del esquema
de conexiones incluido puede determinarse con exactitud la ubicación de los puntos de
conexión a la red de CA.
