SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SC20_25_35-IES094521 35
5. Ate los cables de potencia con las abrazaderas para cable. Si no, los bordes metálicos
puntiagudos o afilados pueden dañar el aislamiento del cable.
☑ El cableado de potencia ha concluido.
6. Vuelva a montar la cubierta de protección del componente de potencia.
☑ La cubierta de protección está montada.
5.2.2 Sunny Central 350
Los cables de potencia conectan el filtro senoidal del armario de CC/inversor con el transformador
del armario de CA.
Los cables de potencia (U1, V1, W1) ya están conectados al filtro senoidal y están cortados a
medida de forma que las asignaciones al transformador sean claros.

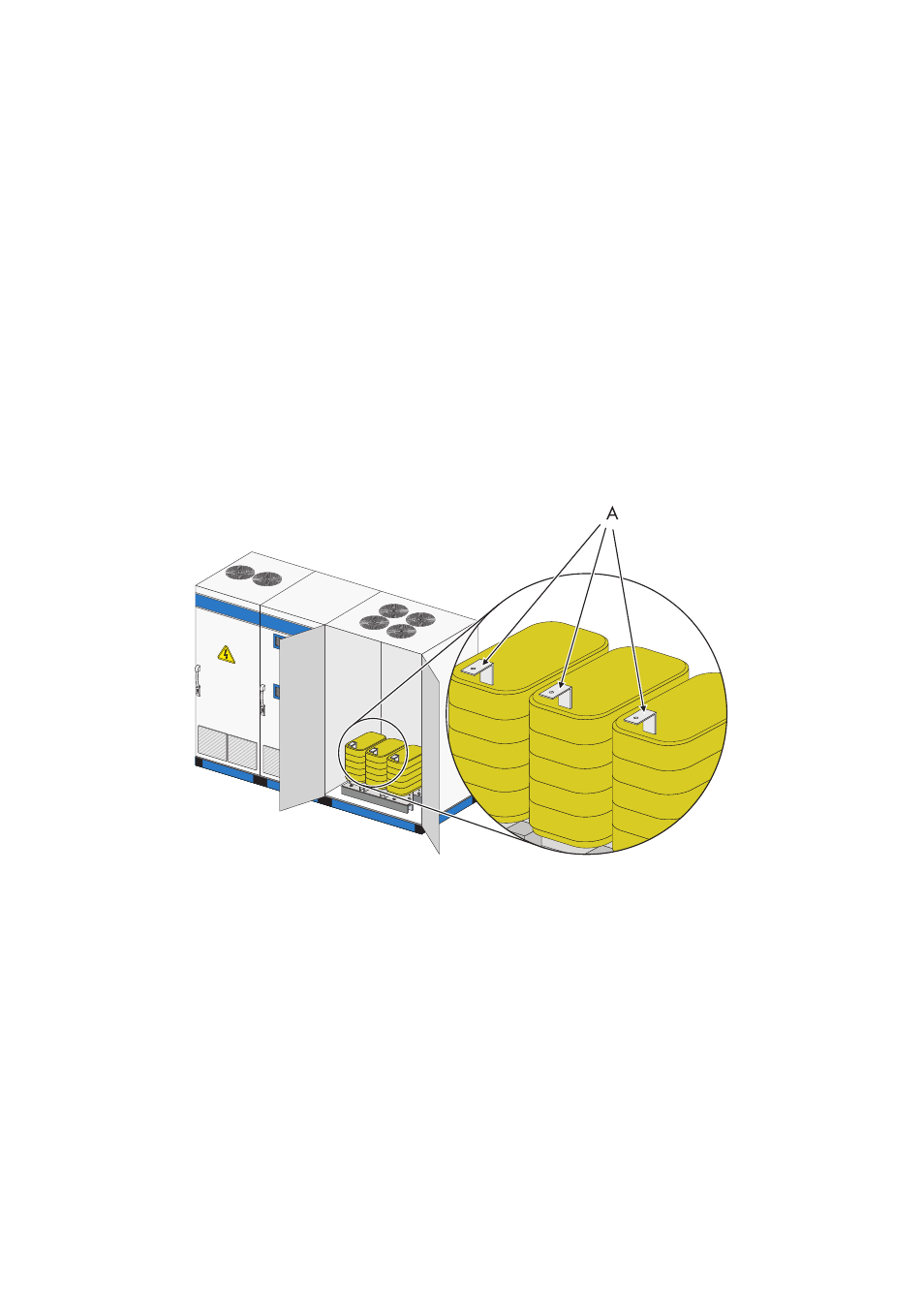

En el siguiente gráfico se muestran los puntos de conexión de los cables de potencia al transformador
del Sunny Central 350.
Pasos a seguir para el cableado eléctrico:
1. Haga pasar los cables a través de la pared lateral abierta por encima de las chapas del suelo
del armario hasta el armario de CC.
2. Ate los cables de la zona inferior del armario de distribución con abrazaderas para cables.
3. Conecte los cables de potencia. Al apretar las tuercas, retenga el tornillo.
A Bridas de conexión del filtro senoidal
