Conexiones externas
SMA Solar Technology AG
58
SC20_25_35-IES094521
Instrucciones de instalación
6.3 Conectar la conexión a tierra externa
(sólo en el Sunny Central 250HE)
La forma de conexión a la red del Sunny Central es la red IT. Para efectuar la toma a tierra de la
carcasa del Sunny Central 250HE, hay que integrar el carril de puesta a tierra del armario de CA
en la conexión equipotencial.

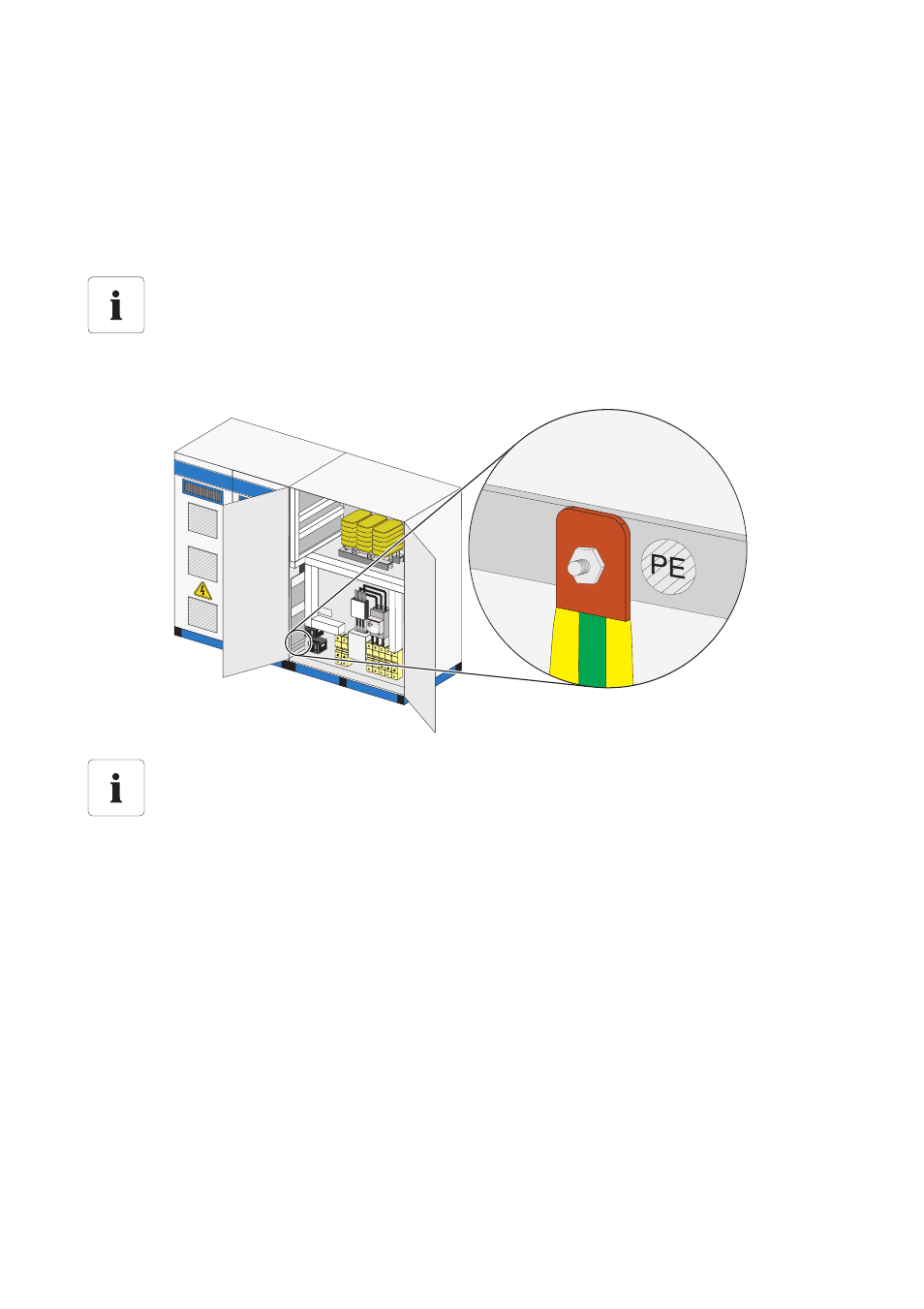

En el siguiente gráfico se muestra el punto de conexión de la conexión a tierra externa.
1. Haga pasar el cable por la abertura de la parte inferior del armario de CA.
2. Conecte el cable de puesta a tierra en el armario de CA.
☑ El cable de puesta a tierra está conectado.
Dimensiones del cable de puesta a tierra
Utilice un cable de puesta a tierra con una sección de cable mínima de 1 x 50 mm
2
.
Posición del carril de puesta a tierra (PE)
Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación del carril de puesta a
tierra.
