Conexiones eléctricas internas SMA Solar Technology AG
42 SC20_25_35-IES094521 Instrucciones de instalación
5.3.2 Sunny Central 200 / 250 con la opción
"Protección frente a sustancias químicamente activas"

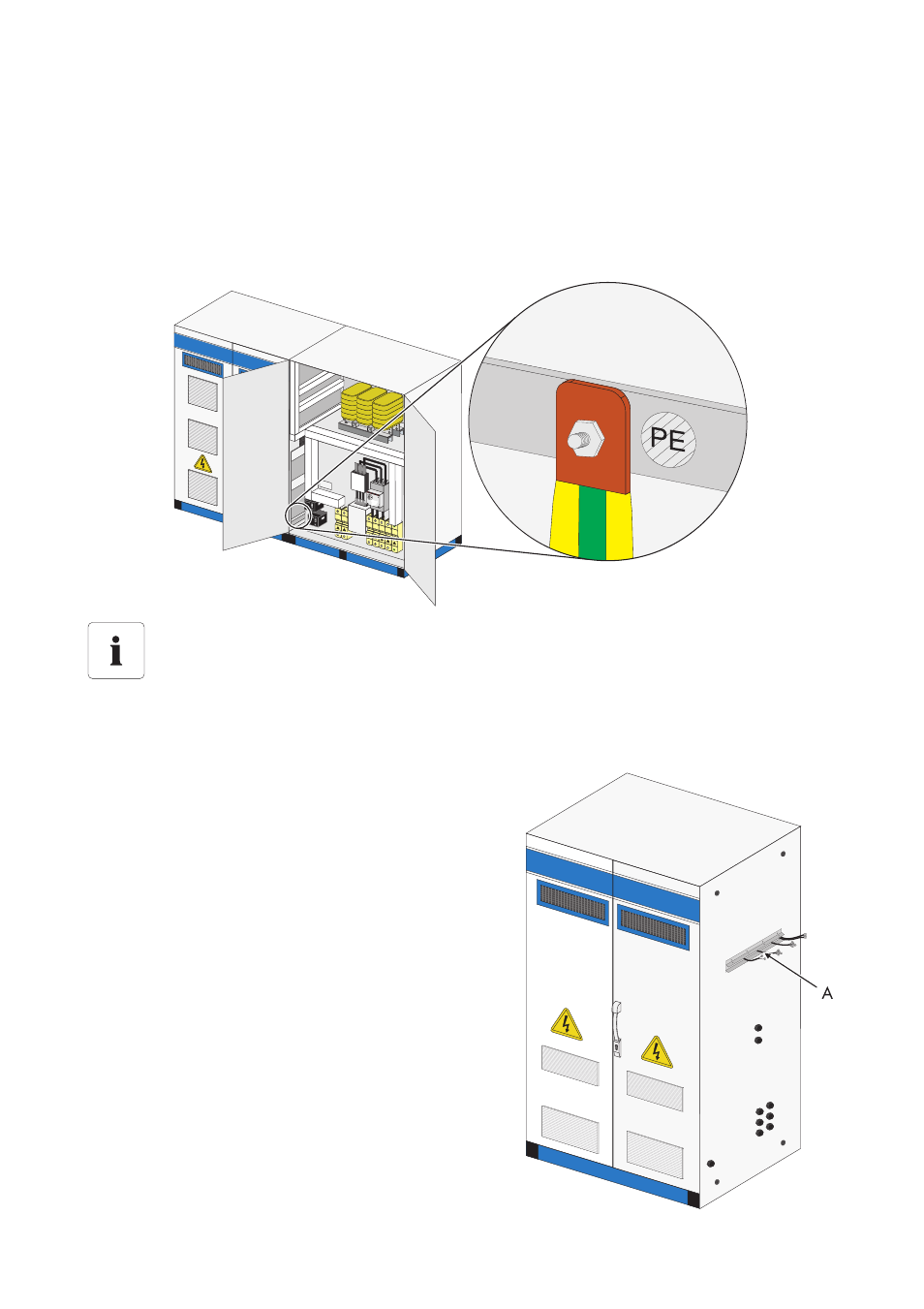

Los carriles de toma a tierra (PE) de los distintos armarios de distribución se encuentran debajo, en
las partes laterales. Los cables necesarios están incluidos en el volumen de suministro. En el siguiente
gráfico se muestra el punto de conexión de la conexión a tierra del Sunny Central 250.
1. Haga pasar el cable de puesta a tierra a través del
racor atornillado para cables (A).
Posición del carril de puesta a tierra (PE)
La posición precisa del carril de puesta a tierra se diferencia en función del modelo.
Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación del carril de puesta a
tierra.
