SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SC20_25_35-IES094521 37
5.2.3 Sunny Central 200 / 250 con la opción
"Protección frente a sustancias químicamente activas"
Los cables de potencia conectan los componentes de potencia del armario de CC/inversor con los
filtros senoidales del armario de CA. En el Sunny Central 200 deben conectarse 3 cables de potencia
y en el Sunny Central 250 6 cables de potencia.
Los cables de potencia (U1, V1, W1) ya están conectados al filtro sen3oidal y están cortados a
medida de forma que las asignaciones a los componentes de potencia sean claros.

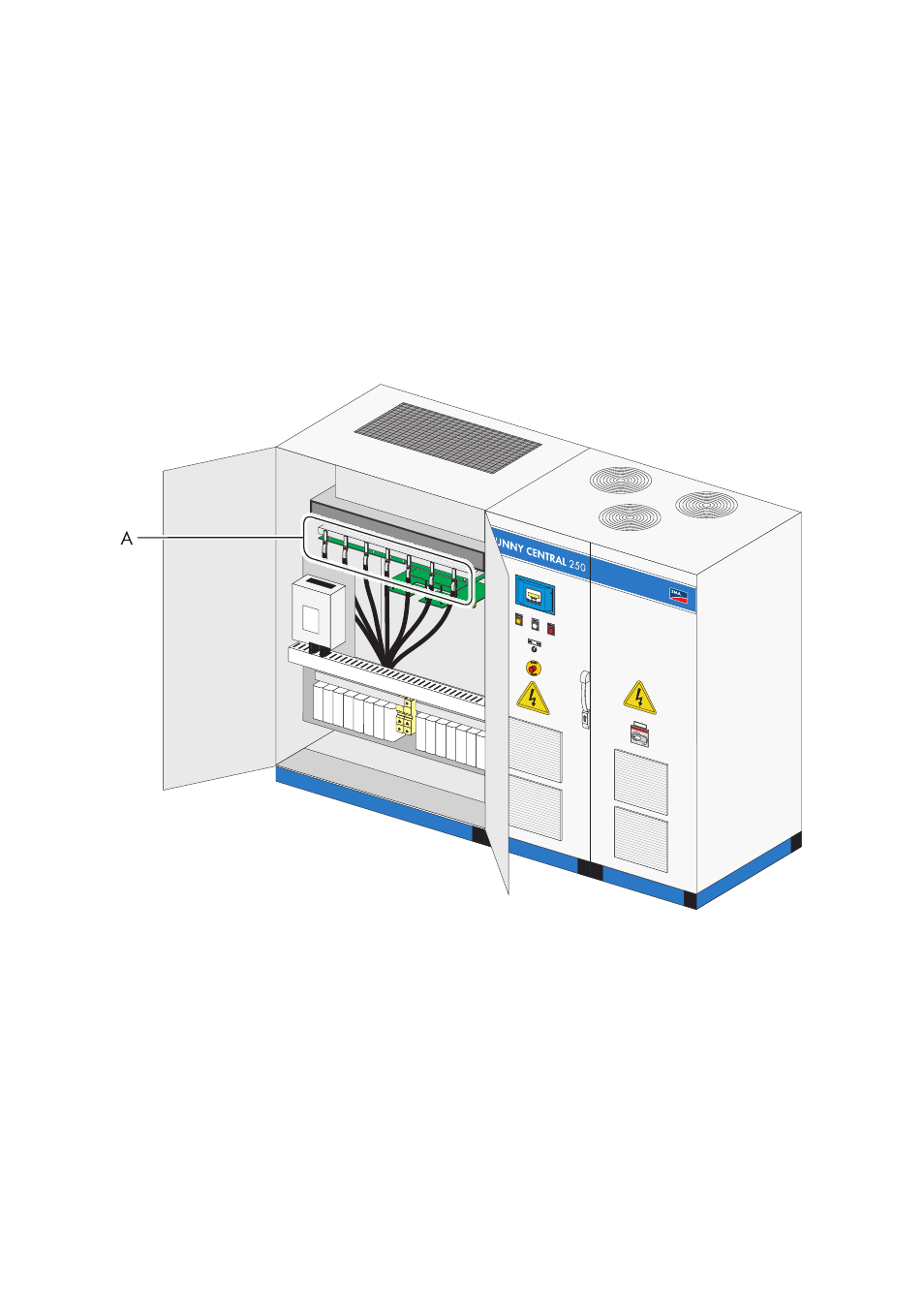

En el siguiente gráfico se muestran los puntos de conexión de los cables de potencia al componente
de potencia del Sunny Central 250.
Pasos a seguir para el cableado eléctrico:
1. Desatornille la cubierta de protección del componente de potencia.
☑ La cubierta de protección está desmontada. Ahora se puede acceder a las conexiones del
componente de potencia.
A Bridas de conexión del componente de potencia
