SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SC20_25_35-IES094521 39
4. Haga pasar los cables 2W2, 2V2 y 2U2 a través del racor atornillado para cables (C) en el
armario de CC.
5. Conecte los cables 2W2, 2V2 y 2U2 al componente de potencia derecho.
¡PELIGRO!
Peligro de incendio.
En caso de una conexión defectuosa de los componentes de potencia se puede producir
un incendio.
• Mantenga el orden al conectar los componentes de potencia.

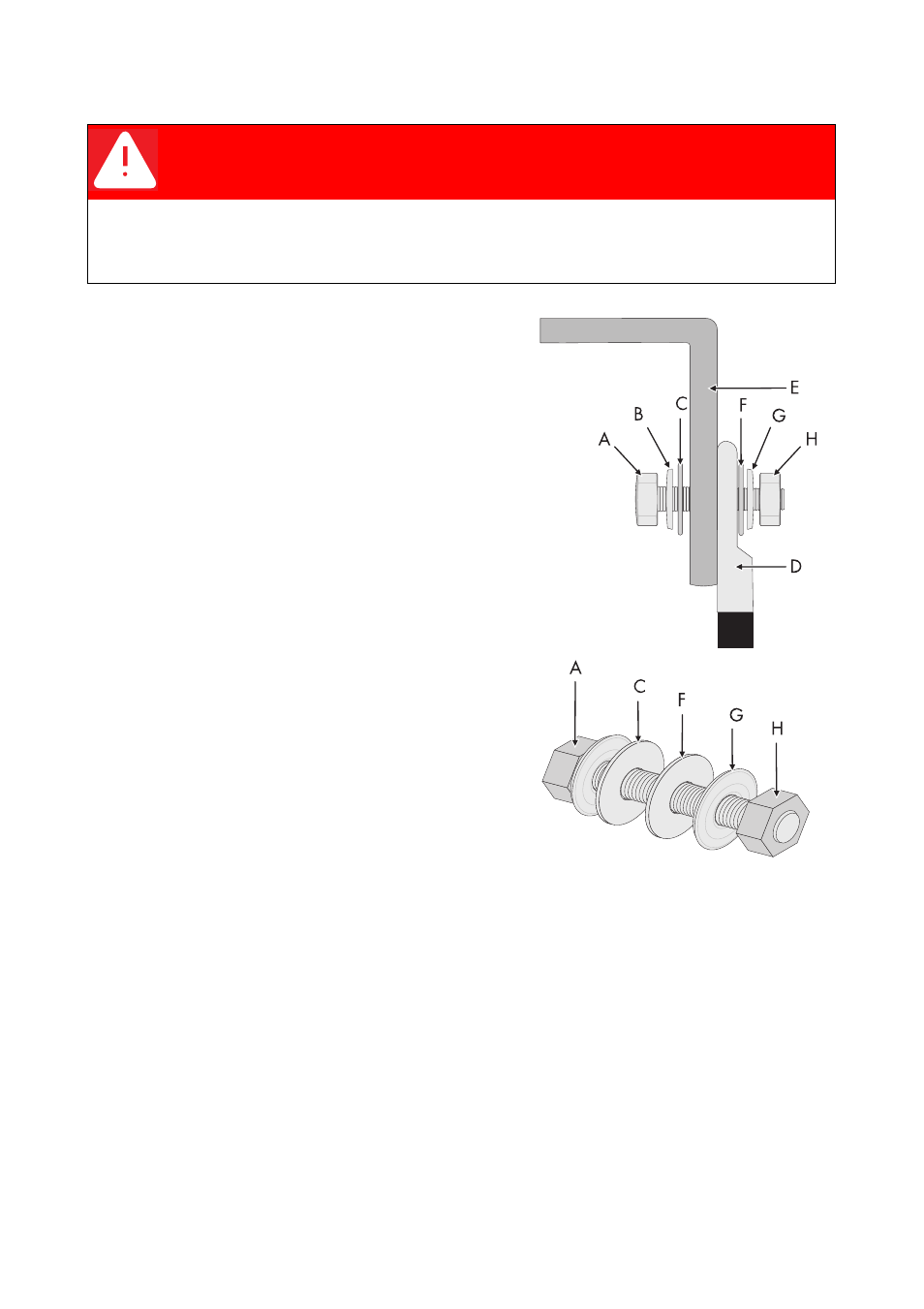

A Tornillo
B Arandela de bloqueo
C Arandela
D Lengüeta de conexión
E Terminal de cables de potencia
F Arandela
G Arandela de bloqueo
H Tuerca
