6.7.3 Vista general de las entradas analógicas
6.7.4 Indicaciones de manejo de los contactos de protección
Utilice siempre un cable apantallado para las líneas de señal y bus externas. Haga contactar el
apantallamiento en el carril de apantallamiento usando para ello las abrazaderas de
apantallamiento suministradas. La conexión se realiza con las abrazaderas de apantallamiento
suministradas.

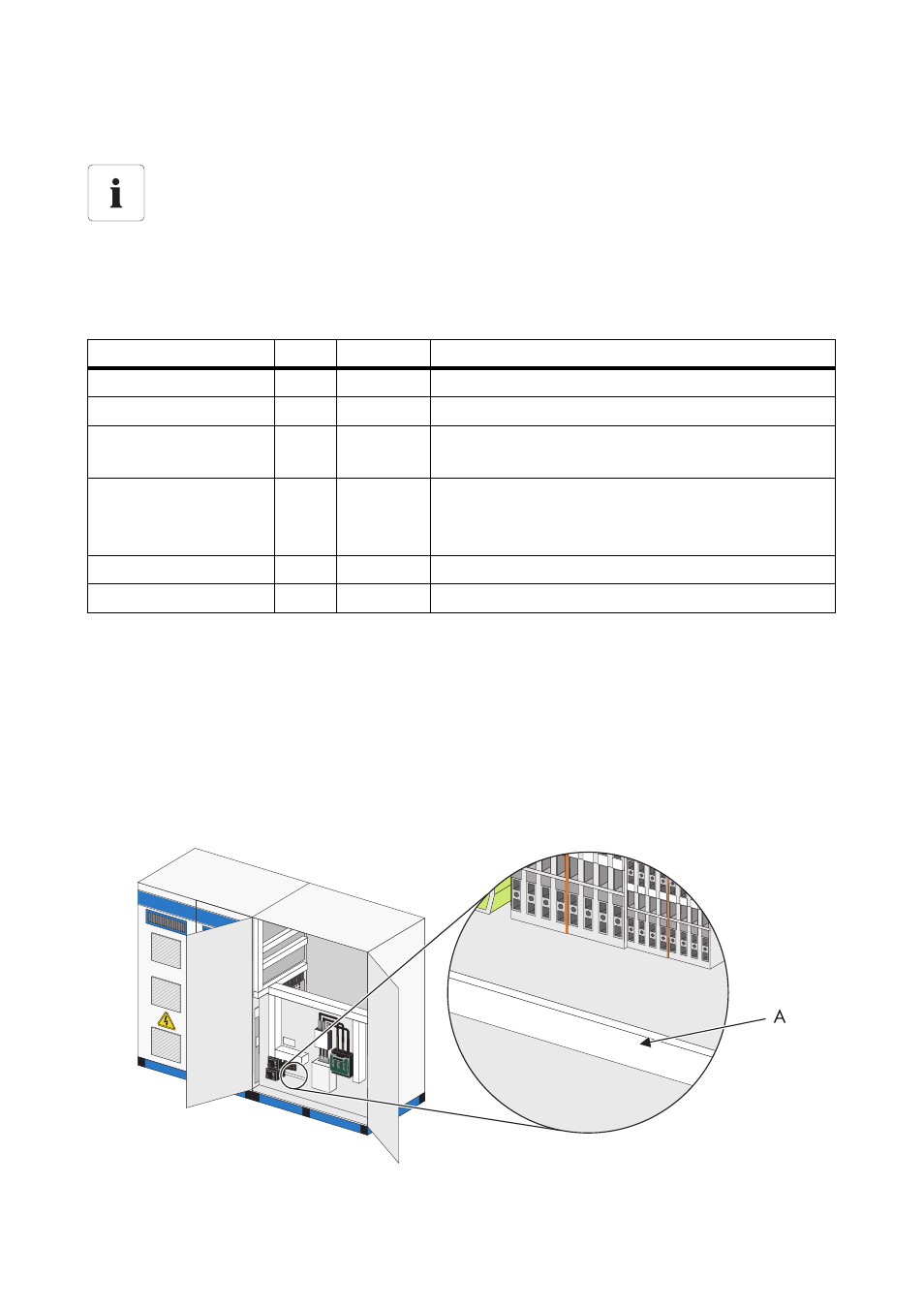

Los bornes de conexión de las líneas de señal y bus se encuentran en el armario de CA. En el
siguiente gráfico se muestra la posición de los bornes de conexión en el Sunny Central 250.
Asignación de las entradas analógicas en el Sunny Central Control
Es obligatorio realizar la conexión de las entradas analógicas y las señales digitales según
el esquema de conexiones adjunto.
La conexión se realiza en los bornes de conexión. Habrá que tener en cuenta la conexión
de sensores de cuatro / dos conductores y, si hiciera falta, anteponer transformadores de
medición.
Entradas analógicas Ain Nombre Significado
Cliente Ain 1 ExtSolP valores nominales externos para potencia efectiva
Cliente Ain 3 ExtSollrr Sensor de irradiación externo
Cliente Ain 4 ExtGlolrr Piranómetro (medición de la radiación solar global
incidente)
Cliente Ain 5 ExtAlarm Entrada de alarma externa, p.ej. para la
monitorización de la función del transformador de
media tensión
Cliente Ain 6 ExtSolQ valores nominales externos para potencia reactiva
Cliente Ain 8 TmpExt C Sensor de temperatura externo / PT 100
A Punto de conexión del carril de contacto de apantallamiento
