SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SC20_25_35-IES094521 49
5.9.2 Conectar el cable Team del Sunny Central 200 / 250 con la
opción "Protección frente a sustancias químicamente activas"
El cableado Team debe acometerse con el maestro Team y el equipo esclavo Team.
En el armario de CA ya hay preinstalado un cableado Team. Los cables Team se encuentran en el
armario de CA. Los bornes de conexión del cableado Team se encuentran en el armario de CC.

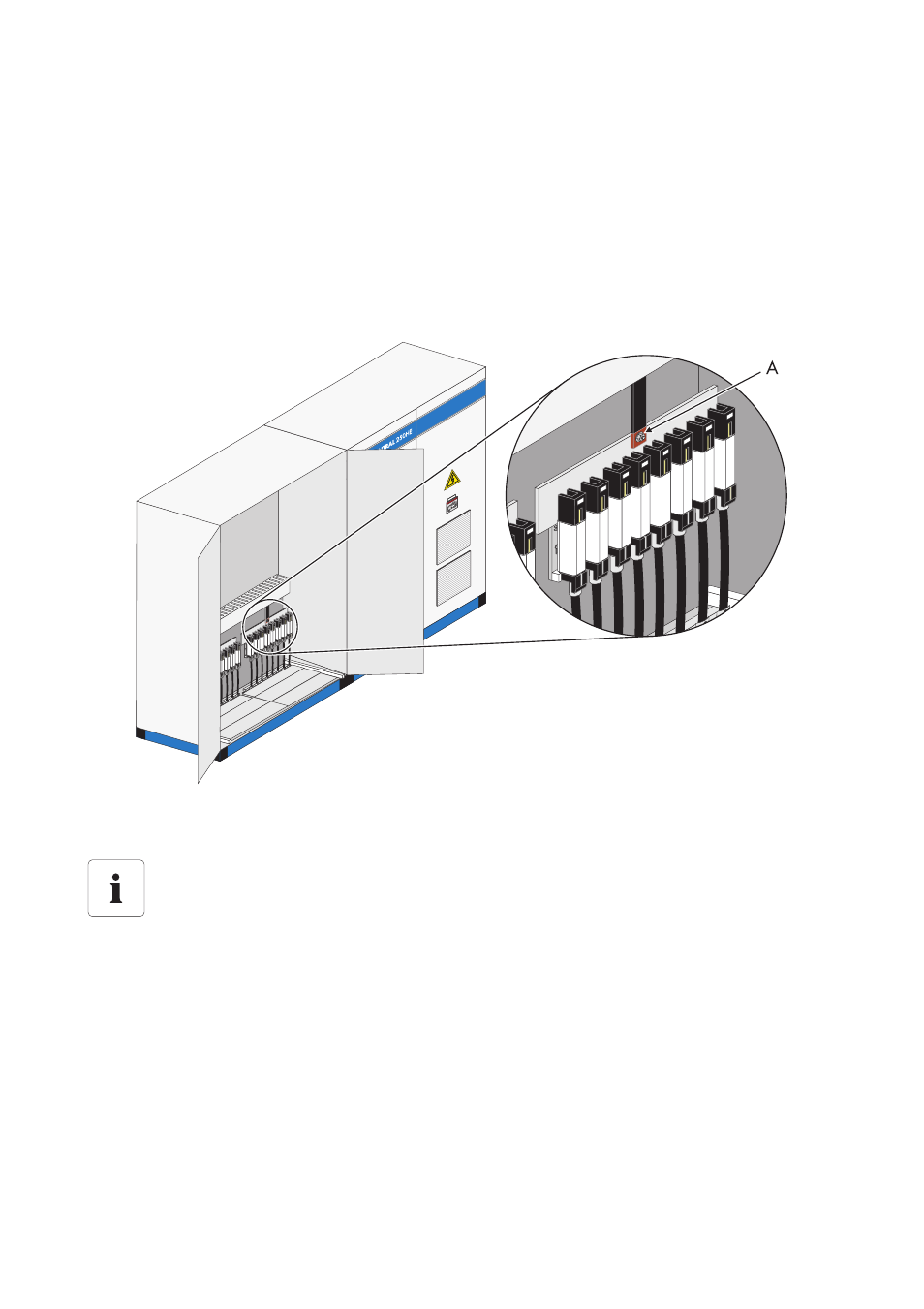

En el siguiente gráfico se muestra la posición de los bornes de conexión del cableado Team del
Sunny Central 250.
A Punto de conexión de cable Team
Posición de los bornes de conexión del cableado Team
Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación de los bornes de
conexión del cableado Team.
