5.5 Conectar el Sunny Central Control al componente de potencia
Las líneas de datos conectan el Sunny Central Control a la placa de gestión operativa del
componente de potencia. La línea de datos está provista de un contacto enchufable de 4 polos.

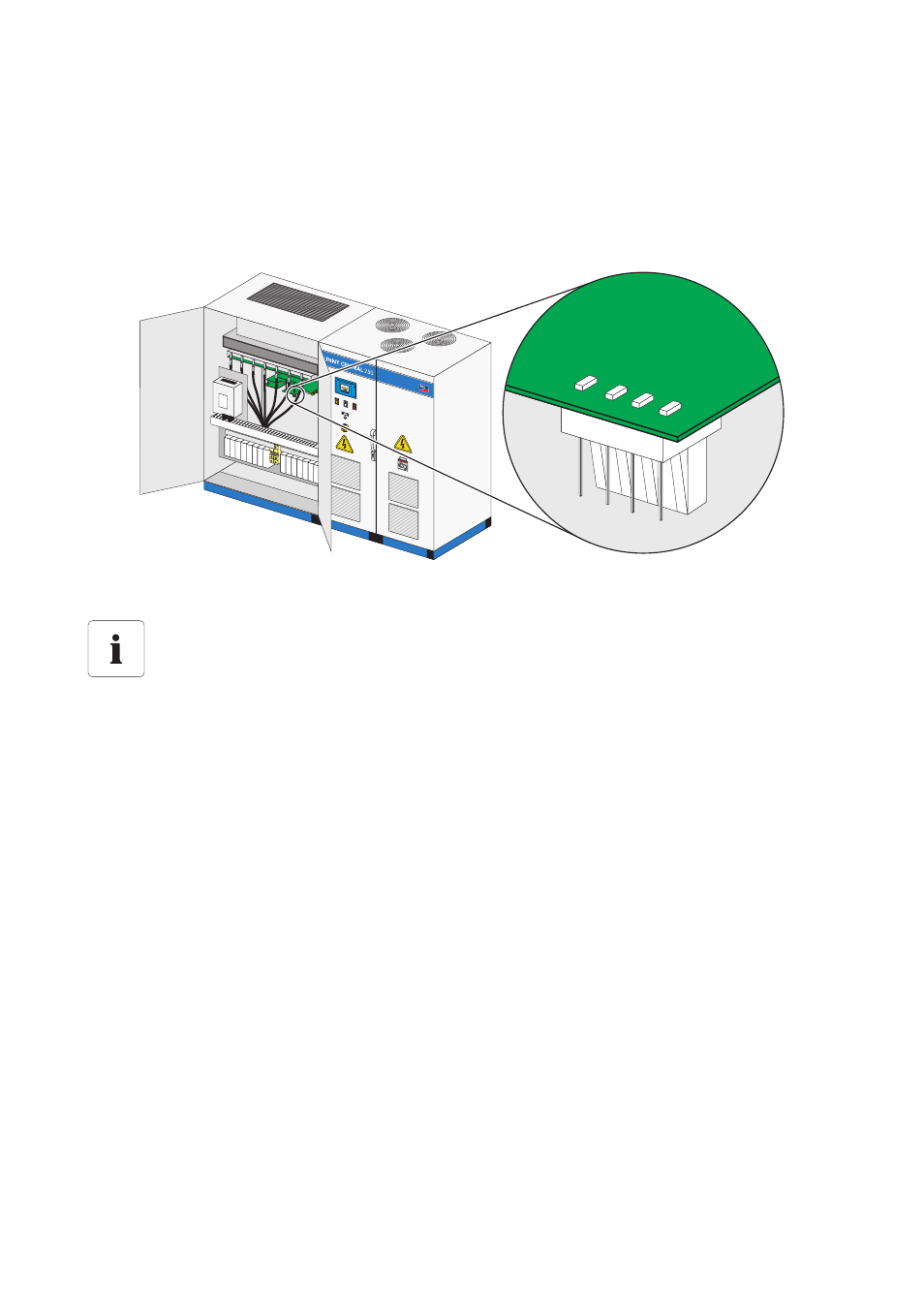

En el siguiente gráfico se muestra a modo de ejemplo el contacto enchufable en la placa de gestión
operativa del Sunny Central 250.
1. Conecte la línea de datos del Sunny Central Control a la placa de gestión operativa del
componente de potencia.
☑ La línea de datos ya está conectada.
A Contacto enchufable de la placa de gestión operativa
Tendido de la línea de datos
Para garantizar una transmisión de señales de la línea de datos sin interferencias, la línea
de datos no debe tenderse paralela a los cables de potencia o en el canal de cables. En
lugar de ello, tienda la línea de datos libremente en el armario de distribución.
