Conexiones eléctricas internas
SMA Solar Technology AG
34
SC20_25_35-IES094521
Instrucciones de instalación
Pasos a seguir para el cableado eléctrico:
1. Desatornille la cubierta de protección del componente de potencia.
☑ La cubierta de protección está desmontada. Ahora se puede acceder a las conexiones del
componente de potencia.
2. Haga pasar los cables a través de la pared lateral abierta por encima de las chapas del suelo
del armario hasta el armario de CC.
3. Ate los cables de la zona inferior del armario de distribución con abrazaderas para cables.
4. Conecte en primer lugar el componente de potencia izquierdo. Al apretar las tuercas, retenga
el tornillo.
¡PELIGRO!
Peligro de incendio.
En caso de una conexión defectuosa de los componentes de potencia se puede producir
un incendio.
• Mantenga el orden al conectar los componentes de potencia.

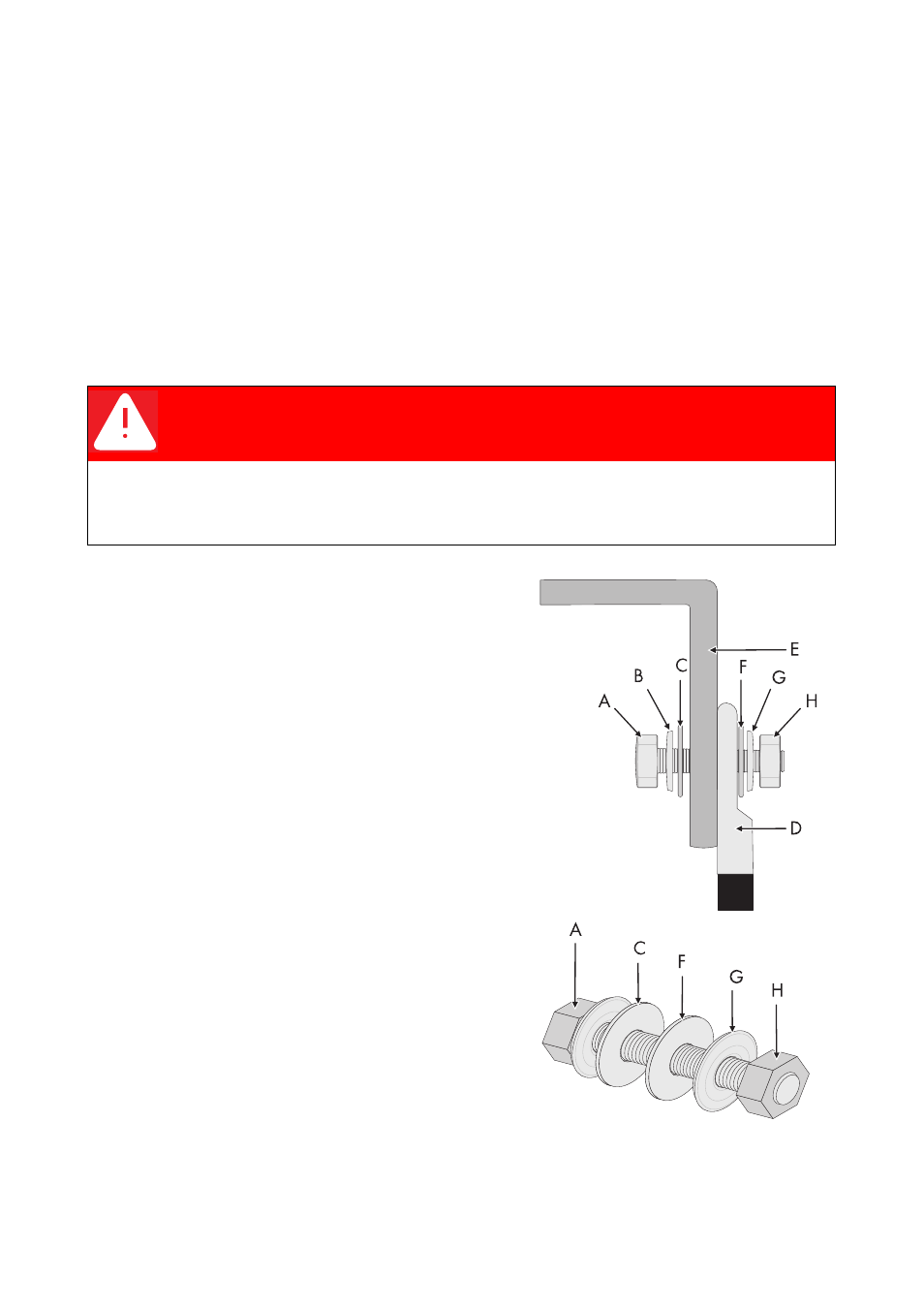

A
Tornillo
B
Arandela de bloqueo
C
Arandela
D
Terminal de cables de potencia
E
Lengüeta de conexión
F
Arandela
G
Arandela de bloqueo
H
Tuerca
