Conexiones eléctricas internas SMA Solar Technology AG
36 SC20_25_35-IES094521 Instrucciones de instalación
4. Ate los cables de potencia con las abrazaderas para cable. Si no, los bordes metálicos
puntiagudos o afilados pueden dañar el aislamiento del cable.
☑ El cableado de potencia ha concluido.
5. Vuelva a montar la cubierta de protección del componente de potencia.
☑ La cubierta de protección está montada.
¡PELIGRO!
Peligro de incendio.
En caso de una conexión defectuosa de los componentes de potencia se puede producir
un incendio.

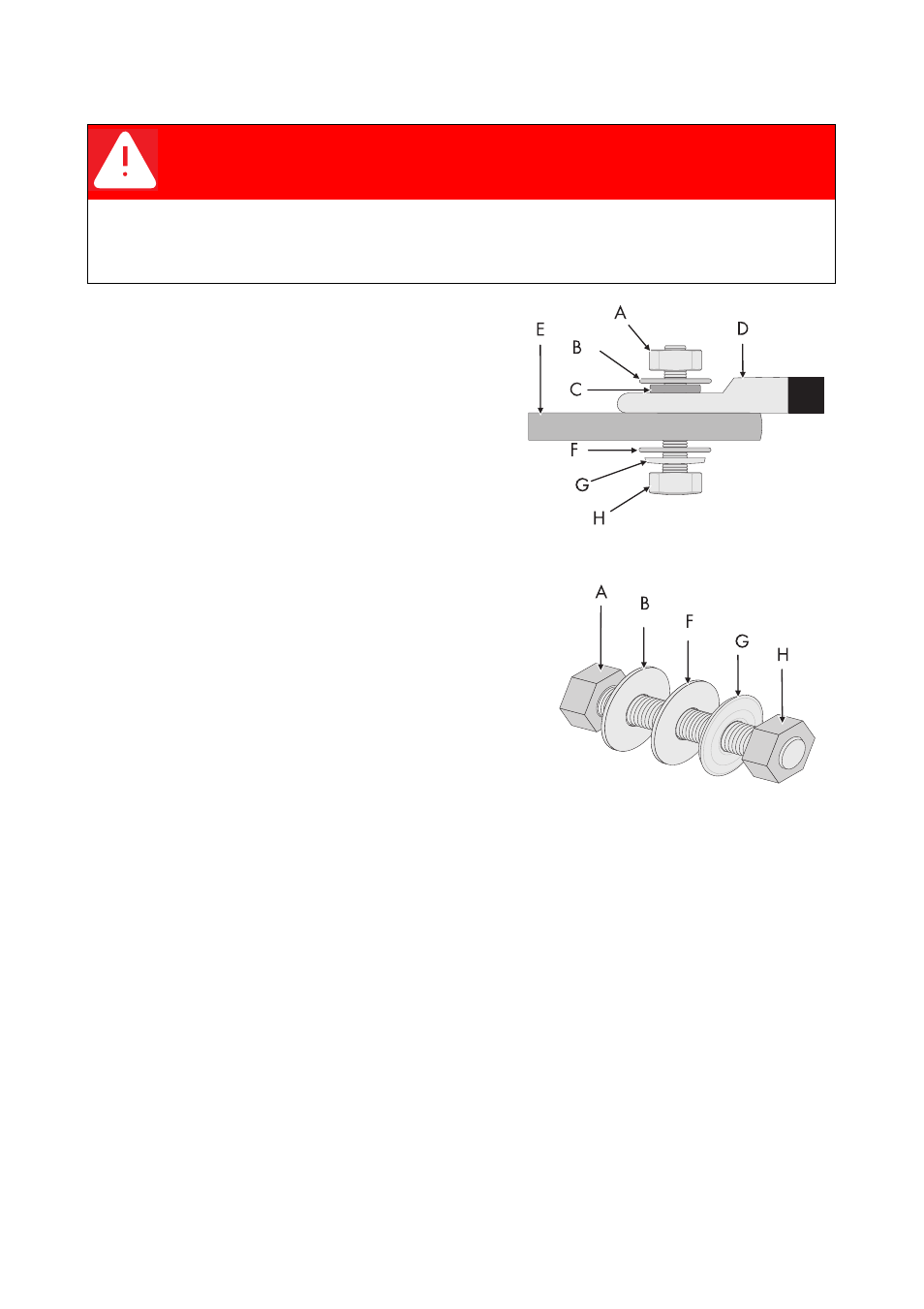

• Mantenga el orden al conectar los componentes de potencia.
A Tornillo
B Arandela
C Terminal de cable de la línea de
medición
D Terminal de cables de potencia
E Lengüeta de conexión
F Arandela
G Arandela de bloqueo
H Tuerca
