5.3 Conectar la conexión PE interna
5.3.1 Sunny Central 200 / 250 / 250HE y 350
Los carriles de puesta a tierra de los dos armarios de distribución deben conectarse entre sí. Estos se
encuentran en la zona inferior de las paredes laterales. Los cables necesarios están incluidos en el

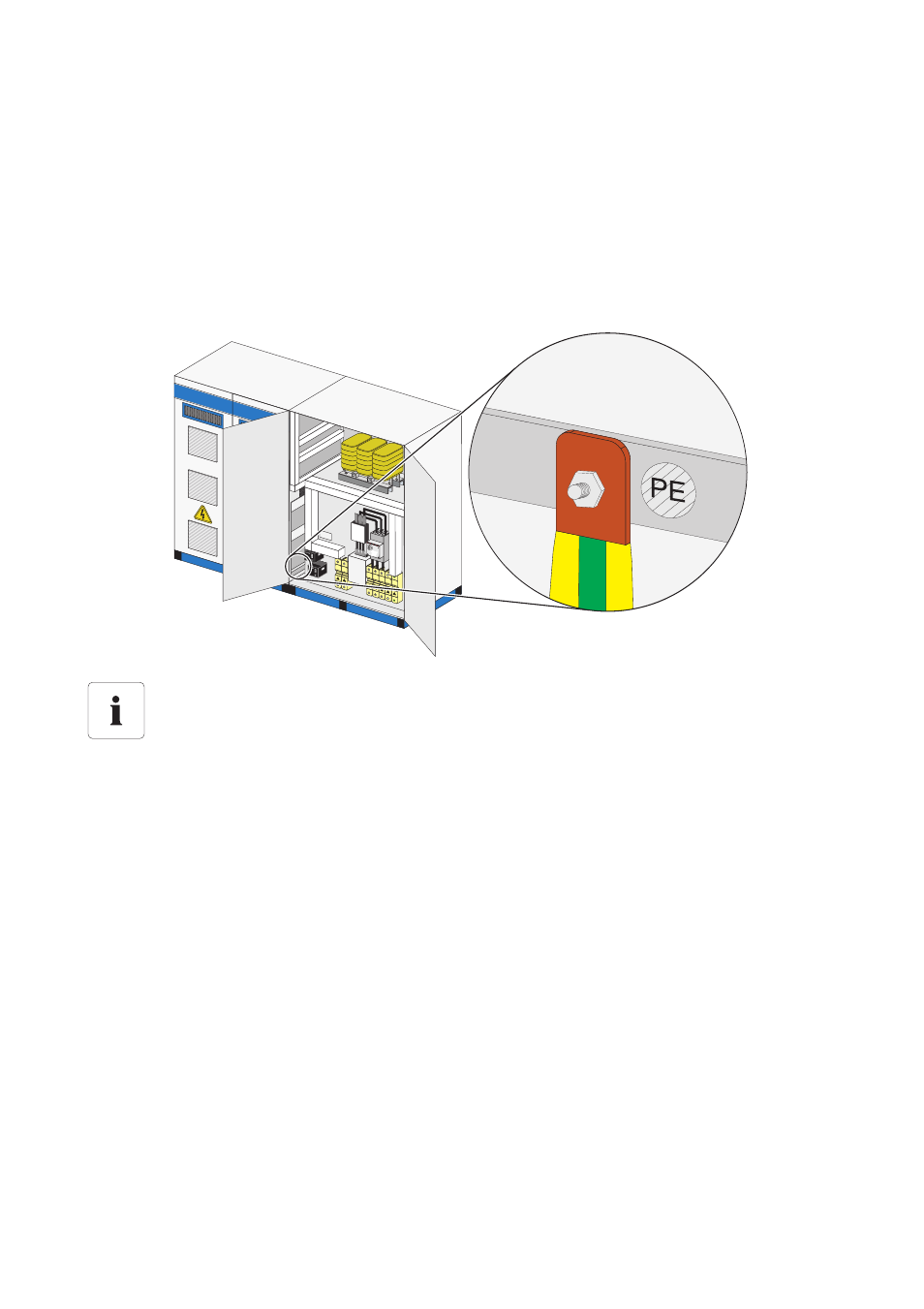

volumen de suministro. En el siguiente gráfico se muestra a modo de ejemplo el punto de conexión
de la conexión a tierra del Sunny Central 250.
1. Conecte el cable de puesta a tierra a los carriles de puesta a tierra marcados.
2. Compruebe que la conexión a tierra es correcta y está firmemente asentada.
☑ El cable de puesta a tierra está conectado.
Posición del carril de puesta a tierra (PE)
La posición precisa del carril de puesta a tierra se diferencia en función del modelo.
Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación del carril de puesta a
tierra.
