Conexiones externas SMA Solar Technology AG
60 SC20_25_35-IES094521 Instrucciones de instalación

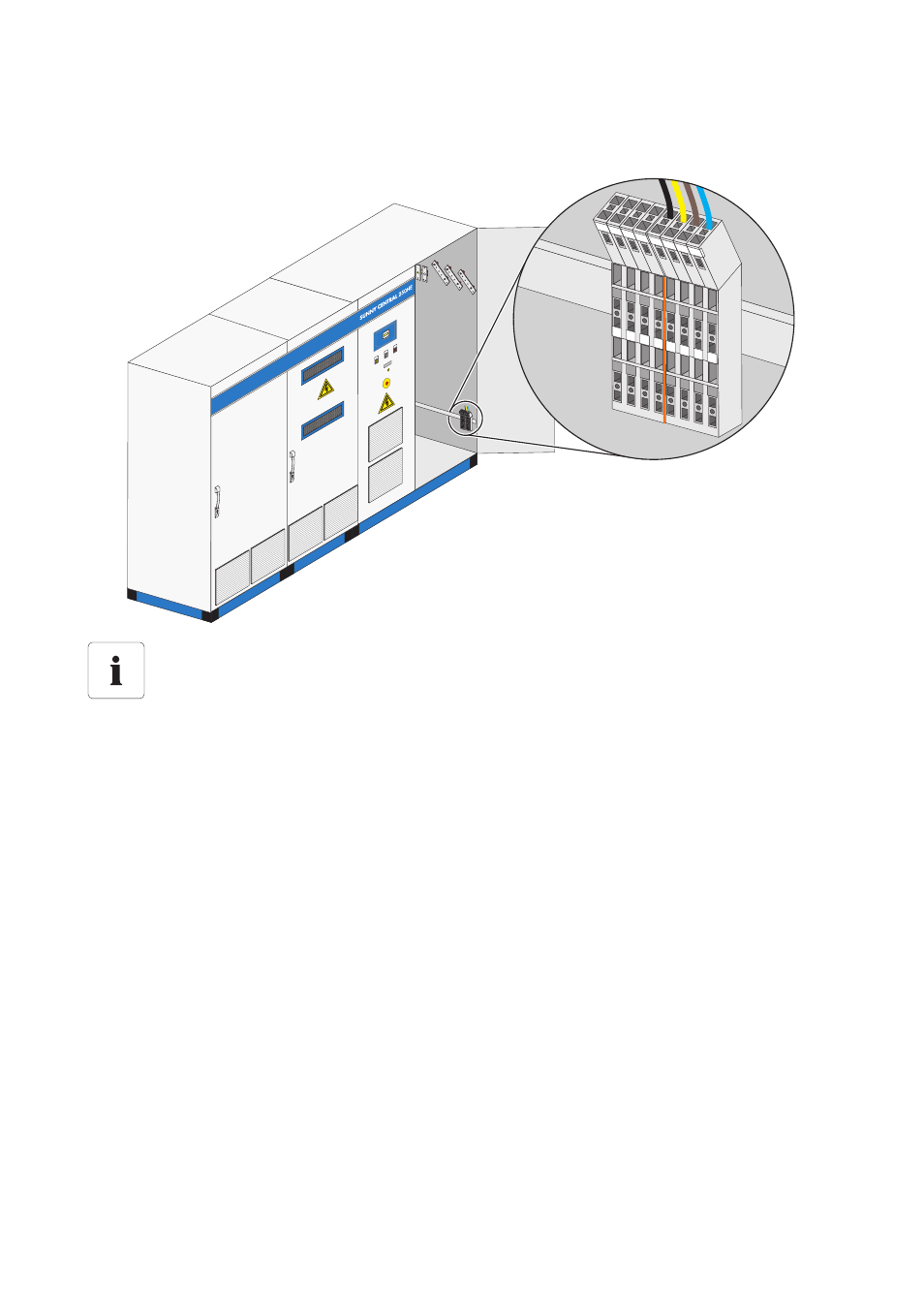

En el siguiente gráfico se muestran los bornes de conexión del autoabastecimiento de CA en el
Sunny Central 350.
6.4.1 Conexión del autoabastecimiento externo
1. Haga pasar el cable por la abertura de la parte inferior del armario de CA.
2. Apriete los resortes de los bornes de conexión de la red de CA con un destornillador.
3. Introduzca un cable por el borne de conexión.
4. Retire el destornillador.
☑ El autoabastecimiento de CA está conectado.
6.4.2 Conexión del autoabastecimiento interno
1. Puentee los bornes de conexión tal como se indica en el esquema de conexiones.
2. Apriete los resortes de los bornes de conexión de la red de CA con un destornillador.
3. Introduzca un cable en el borne de conexión tal como se indica en el esquema de conexiones.
4. Retire el destornillador.
☑ El autoabastecimiento de CA está conectado.
Posición de los bornes de conexión de la red de CA
La posición precisa de los bornes de conexión de la red de CA se diferencia en función
del modelo. Mediante la designación de los medios de producción (BMK) y del esquema
de conexiones incluido puede determinarse con exactitud la ubicación de los bornes de
conexión de la red de CA.
