Conexiones eléctricas internas SMA Solar Technology AG
48 SC20_25_35-IES094521 Instrucciones de instalación
5.9 Sunny Central en la conexión en Team (opcional)
Opcionalmente se pueden interconectar 2 Sunny Central. Si se usa la conexión en Team, hay que
conectar el cableado Team interno de las dos unidades de armario de distribución.
5.9.1 Conectar el cable Team al Sunny Central 200 / 250 / 250HE
El cableado Team debe acometerse con el maestro Team y el equipo esclavo Team.
En el armario de CA ya hay preinstalado un cableado Team. Los cables Team se encuentran en el
armario de CA. Los bornes de conexión del cableado Team se encuentran en el armario de CC.

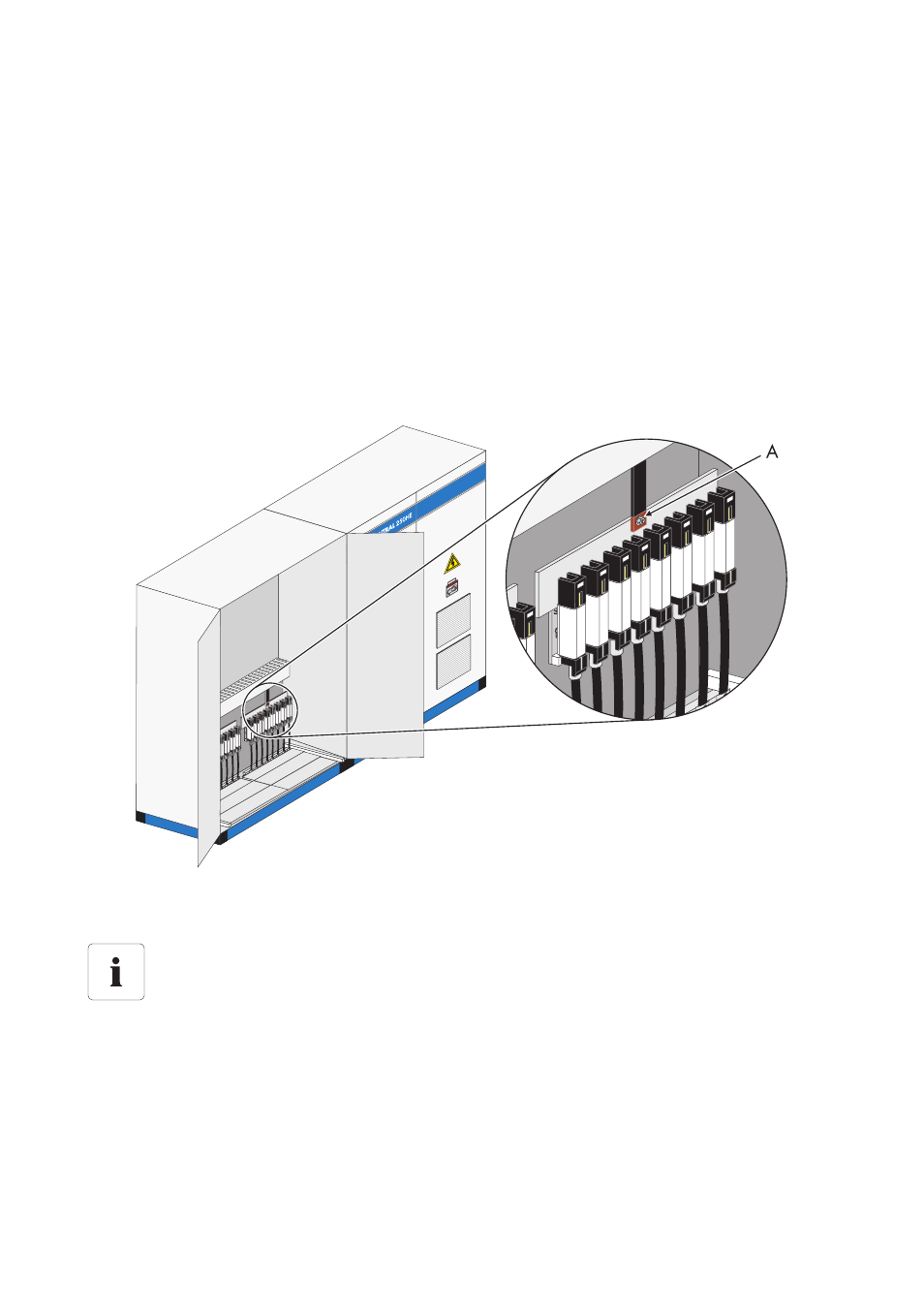

En el siguiente gráfico se muestra la posición de los bornes de conexión del cableado Team del
Sunny Central 250.
1. Conecte el cable Team (L+) al polo L+ de la barra colectora.
2. Conecte el cable Team (L–) al polo L– de la barra colectora.
☑ Los cables Team están conectados.
A Punto de conexión de cable Team
Posición de los bornes de conexión del cableado Team
Mediante la designación de los medios de producción (BMK) y del esquema de
conexiones incluido puede determinarse con exactitud la ubicación de los bornes de
conexión del cableado Team.
