HEIDENHAIN iTNC 530 95
2.5 Inclinar plano de mecani
zado (Opción de sof
tw
a
re
1)

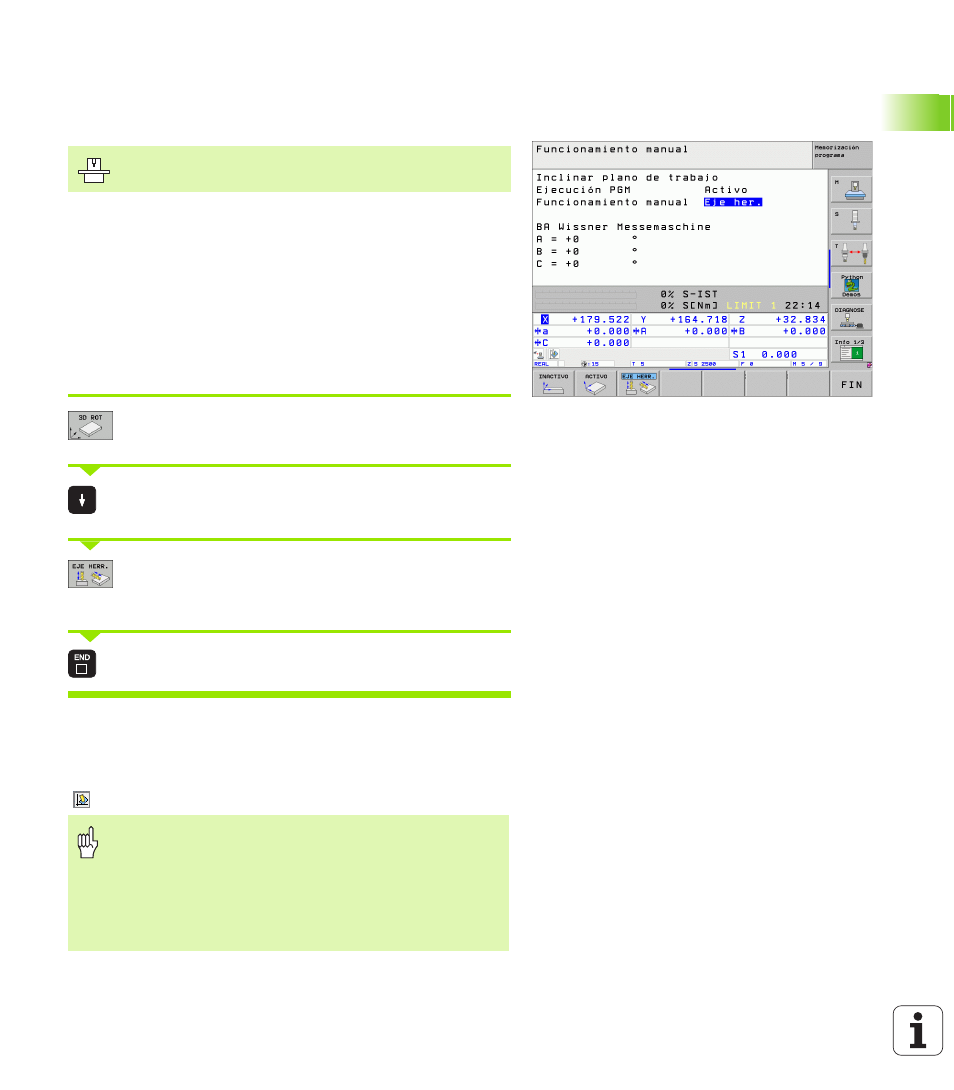

Fijar la dirección actual del eje de la herramienta
como dirección de mecanizado activa (función
FCL 2)
Con esta función puede desplazar la herramienta en los modos de
funcionamiento Manual y Volante electrónico mediante las teclas
externas de dirección o el volante en la dirección que indica en ese
momento el eje de la herramienta. Utilizar esta función, cuando
„ desee desplazar la herramienta en la dirección del eje de la
herramienta durante una interrupción del programa, en un programa
de 5 ejes
„ desee realizar un mecanizado con la herramienta conectada
mediante el volante o las teclas externas de dirección en modo de
funcionamiento Manual
Seleccionar la inclinación manual: pulsar la softkey
3D ROT
Posicionar el campo luminoso en el punto del menú
modo Manual
mediante las teclas cursoras
Activar la dirección del eje de la herramienta como
dirección activa de mecanizado: pulsar la softkey
EJE WZ
Finalizar la introducción: tecla END
Para desactivarlo, se fija el punto del menú modo Manual en el menú
Inclinación del plano de mecanizado al modo Inactivo.
Cuando la función Desplazar en la dirección del eje de la
herramienta esté activa, el visualizador de estado muestra el símbolo
.
El fabricante de la máquina debe habilitar esta función.
Rogamos consulten el manual de su máquina.
Esta función también se encuentra disponible cuando
interrumpe la ejecución del programa y desea desplazar
los ejes manualmente.
El eje principal del plano de mecanizado activo (X en el eje
de la herramienta Z) siempre se encuentra en el plano
principal fijo de la máquina (Z/X en el eje de la
herramienta Z).
