10.2 Subprogramas

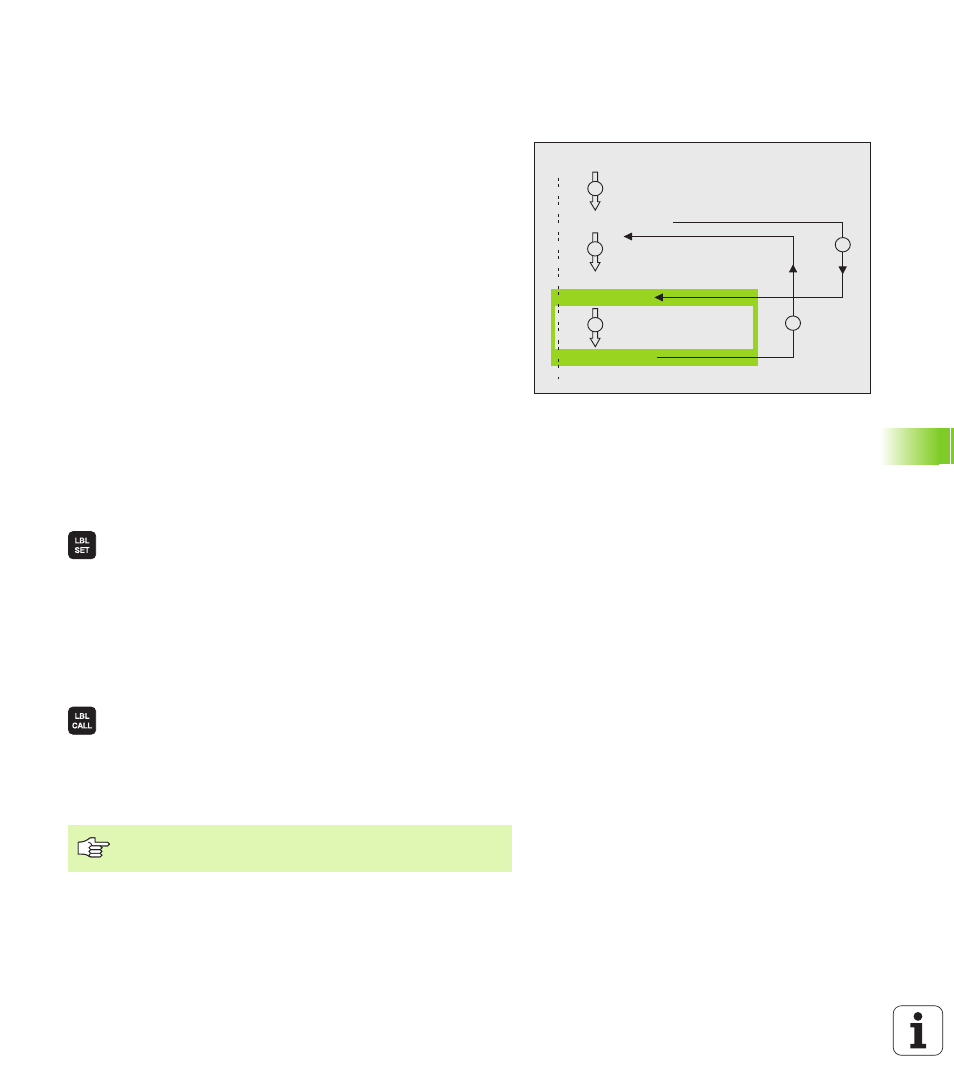

Funcionamiento
1 El TNC ejecuta el programa de mecanizado hasta una llamada a un
subprograma LN,0. n es un número cualquiera de label
2 A partir de aquí el TNC ejecuta el subprograma llamado hasta el
final del subprograma G98 L0
3 Después el TNC prosigue el programa de mecanizado en la frase
que sigue a la llamada al subprograma LN,0
Indicaciones sobre la programación
„ Un programa principal puede contener hasta 254 subprogramas
„ Los subprogramas se pueden llamar en cualquier secuencia tantas
veces como se desee.
„ Un subprograma no puede llamarse a si mismo.
„ Los subprogramas se programan al final de un programa principal
(detrás de la frase con M2 o M30)
„ Si existen subprogramas dentro del programa de mecanizado antes
de la frase con M02 o M30, estos se ejecutan sin llamada, por lo
menos una vez.
Programación de un subprograma
 Señalar el comienzo: Pulsar la tecla LBL SET
 Introducir el número de subprograma con la tecla
END. Si se desean utilizar nombres de LABEL: pulsar
la tecla " para cambiar a la introducción de texto
 Señalar el final: Pulsar la tecla LBL SET e introducir el
número de LBL "0"
Llamada a un subprograma
 Llamada a un subprograma: Pulsar la tecla LBL CALL
 Número de label : Introducir el número de label del
subprograma que se desea llamar, confirmar con la
tecla ENT. Si se desean utilizar nombres de LABEL:
pulsar la softkey NOMBRE-LBL para cambiar a la
introducción de texto
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
1
2
3
R
S
No está permitido L0,0 ya que corresponde a la llamada al
final de un subprograma.
