HEIDENHAIN iTNC 530 137
4.4 Abr
ir e intr
oducir pr
ogr
a
mas
4.4 Abrir e introducir programas
Estructura de un programa NC en formato DIN/ISO
Un programa de mecanizado consta de una serie de frases de
programa. En el dibujo de la derecha se indican los elementos de una
frase.
El TNC numera las frases de un programa de mecanizado
automáticamente, dependiendo de MP7220. MP7220 define el ancho
de paso de los números de frase.
La primera frase de un programa se caracteriza con el símbolo %, el
nombre del programa y la unidad métrica válida (G70/G71).
Las frases siguientes contienen información sobre:
„ la pieza en bruto
„ Llamada a la herramienta
„ Avances y revoluciones
„ Desplazamiento a una posición de seguridad
„ Tipos de trayectoria, ciclos y otras funciones
La última frase de un programa se caracteriza con el símbolo
N99999999
%, el nombre del programa y la unidad métrica válida (G70/
G71).
Definición del bloque: G30/G31
Inmediatamente después de abrir un nuevo programa se define el
gráfico de una pieza en forma de paralelogramo sin mecanizar. El TNC
precisa dicha definición para las simulaciones gráficas. Los lados del
paralelogramo pueden tener una longitud máxima de 100 000 mm y
deben ser paralelos a los ejes X,Y y Z. El bloque está determinado por
dos puntos de dos esquinas opuestas.
„ Punto MIN G30: Coordenada X, Y y Z mínimas del paralelogramo;
introducir valores absolutos
„ Punto MAX G31: Coordenada X, Y y Z máxima del paralelogramo:
programar valores absolutos o incrementales (con G91)

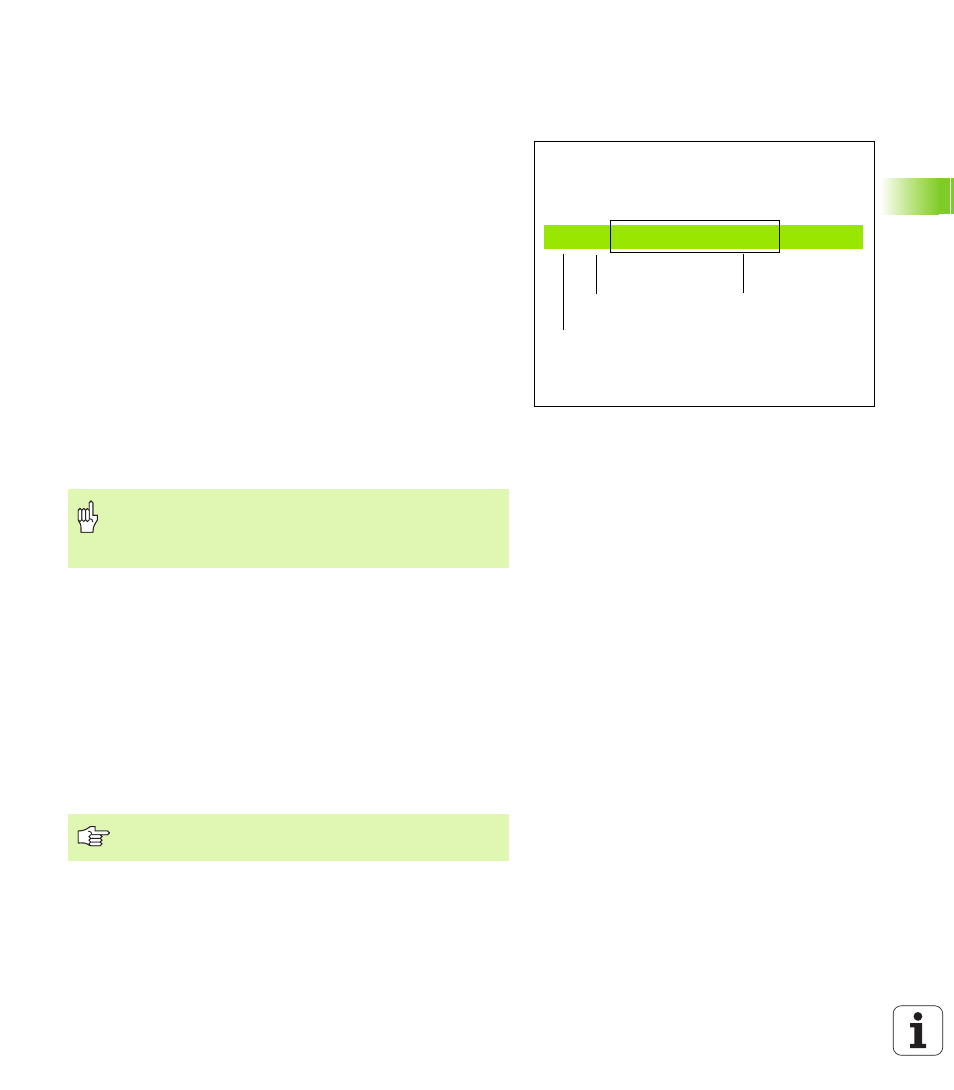

N10 G00 G40 X+10 Y+5 F100 M3 *
Número de frase
Función de
trayectoria Palabras
Añadir, modificar
¡HEIDENHAIN recomienda desplazarse a una posición de
seguridad después de la llamada de herramienta, desde la
cual el TNC pueda posicionarse para un mecanizado libre
de colisiones!
¡La definición de la pieza en bruto sólo se precisa si se
quiere verificar gráficamente el programa!
