392 8 Programación: Ciclos
8.4 Ciclos par
a
el fr
esado de cajer
a
s, islas y r
a
nur

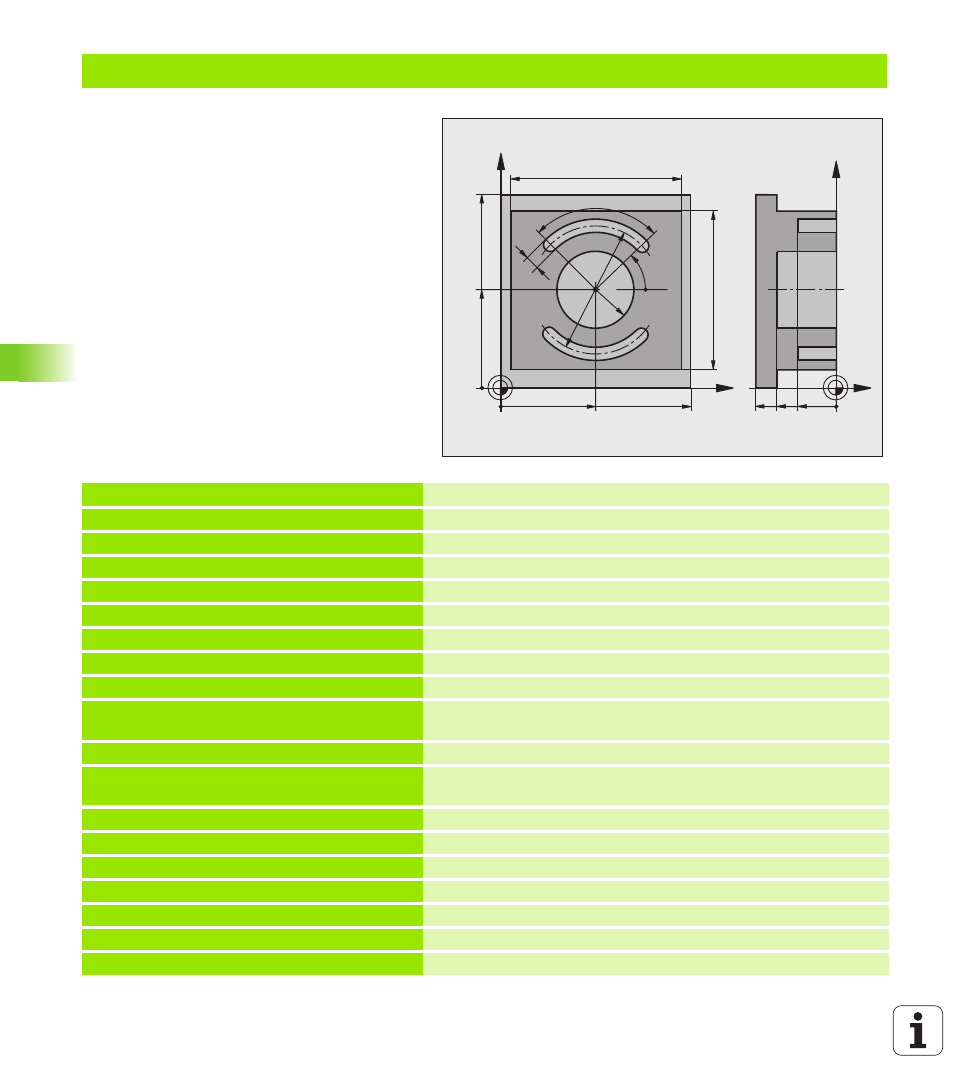

as Ejemplo: Fresado de cajera, isla y ranura
%C210 G71 *
N10 G30 G17 X+0 Y+0 Z-40 * Definición de la pieza en bruto
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+6 * Definición de la herramienta para desbaste/acabado
N40 G99 T2 L+0 R+3 * Definición de la hta. para el fresado de la ranura
N50 T1 G17 S3500 * Llamada a la hta. para el desbaste/acabado
N60 G00 G40 G90 Z+250 * Retirar la herramienta
N70 G256 ISLA RECTANGULAR Definición del ciclo de mecanizado exterior
Q218=90 ;LONGITUD LADO 1
Q424=100 ;DIMENSIÓN DE LA PIEZA EN
BRUTO 1
Q219=80 ;LONGITUD LADO 2
Q425=100 ;DIMENSIÓN DE LA PIEZA EN
BRUTO 2
Q220=0 ;RADIO DE LA ESQUINA
Q368=0 ;SOBREMEDIDA LATERAL
Q224=0 ;ÁNGULO DE GIRO
Q367=0 ;POSICIÓN DE LA ISLA
Q207=250 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
Q201=-30 ;PROFUNDIDAD
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
