HEIDENHAIN TNC iTNC 530 237
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
tesianas

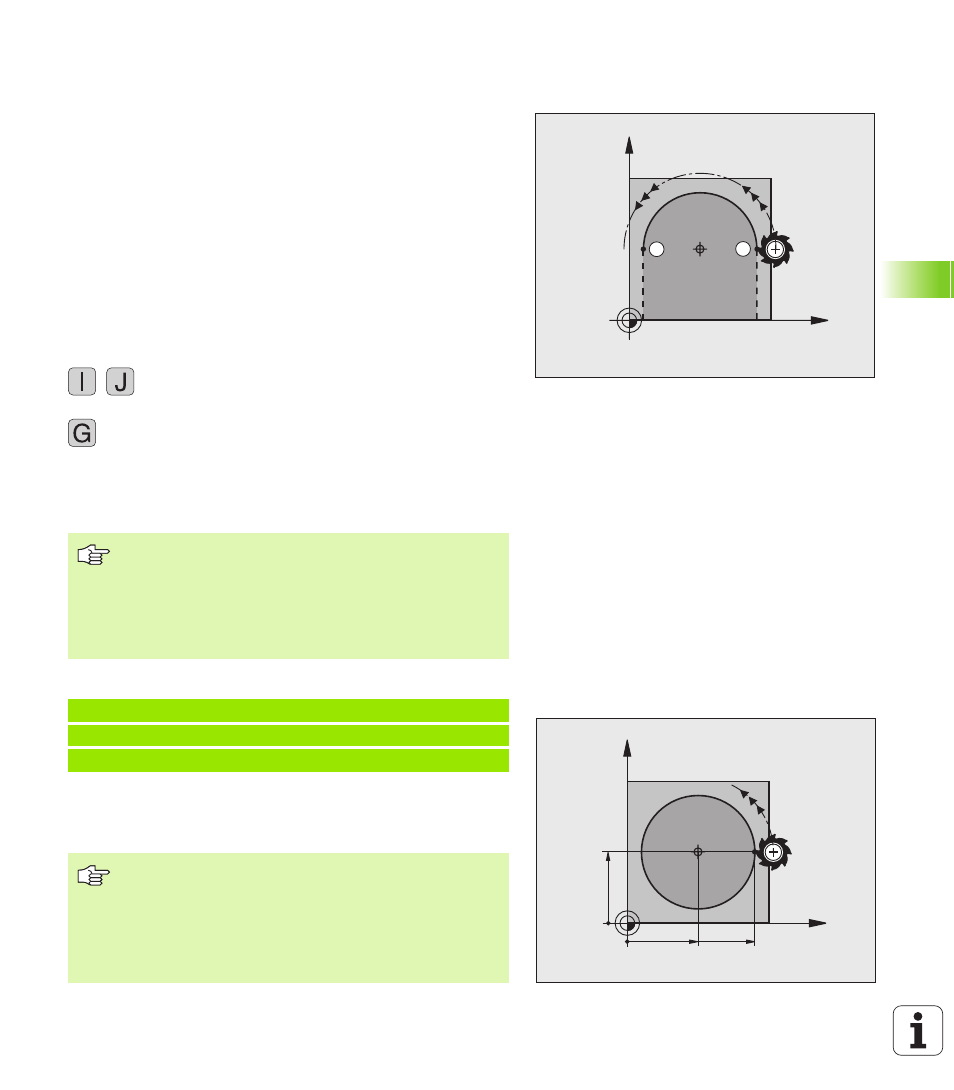

Trayectoria circular G02/G03/G05 alrededor del
punto central del círculo I, J
Antes de programar la trayectoria circular, hay que determinar el punto
central del círculo I, J. La última posición programada de la
herramienta antes de la trayectoria circular es el punto de partida de
dicha trayectoria.
Sentido
„ En sentido horario: G02
„ En sentido antihorario: G03
„ Sin entrada de dirección de giro: G05. El TNC realiza el recorrido por
la trayectoria circular con la última dirección de giro programada
programación de ciclos
 Desplazar la herramienta sobre el punto de partida de la trayectoria
circular
 Introducir las coordenadas del punto final del círculo
 Introducir las coordenadas del punto final del arco del
círculo
Si es preciso:
 Avance F
 Función auxiliar M
Ejemplo de frases NC
Círculo completo
Para el punto final se programan las mismas coordenadas que para el
punto de partida.
S E
X
Y
I,J
Normalmente el TNC recorre movimientos circulares en
el plano de mecanizado activo. Si se programan círculos
que no están activos en el plano de mecanizado activo, p.
ej. G2 Z... X... en el eje de la herramienta Z y,
simultáneamente, se rota el movimiento, entonces el
TNC recorre un círculo espacial, es decir, un círculo en 3
ejes.
N50 I+25 J+25 *
N60 G01 G42 X+45 Y+25 F200 M3 *
N70 G03 X+45 Y+25 *
3
X
Y
25=I 45
25=J
CC
El punto de partida y el punto final deben estar en la
misma trayectoria circular.
Tolerancia de introducción: hasta 0,016 mm (se
selecciona mediante MP7431)
Círculo más pequeño que puede realizar el TNC: 0,0016
µm.
