248 6 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s

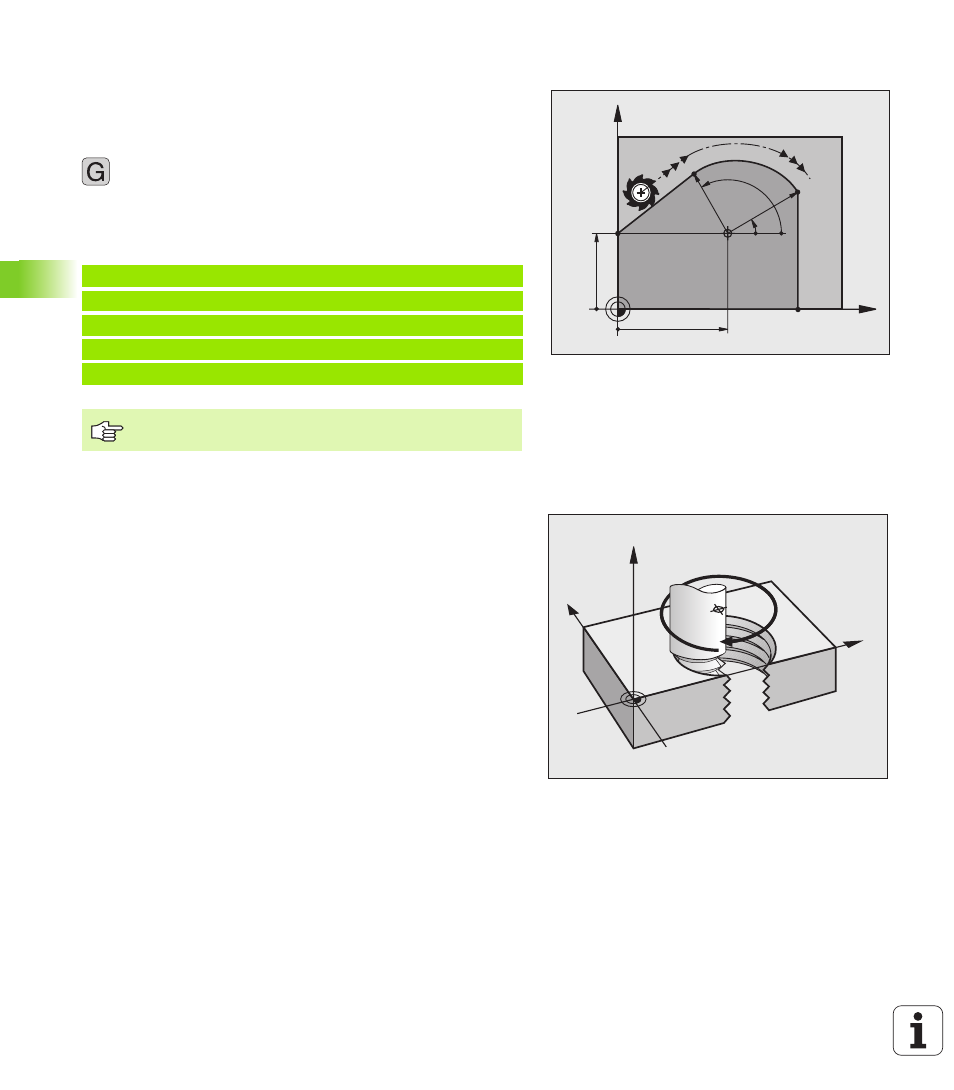

Trayectoria circular G16 con unión tangencial
La herramienta se desplaza según un círculo tangente a la trayectoria
anterior del contorno.
programación de ciclos
 Radio en coordenadas polares R: Introducir la distancia
del punto final de la trayectoria circular al polo I, J
 Angulo H en coordenadas polares: Posición angular del
punto final de la trayectoria circular
Ejemplo de frases NC
Hélice (Helix)
Una hélice se produce por la superposición de un movimiento circular
y un movimiento lineal perpendiculares. La trayectoria circular se
programa en un plano principal.
Los movimientos para la hélice sólo se pueden programar en
coordenadas polares.
Empleo
„ Roscados interiores y exteriores de grandes diámetros
„ Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del
ángulo total, que recorre la herramienta sobre la hélice y la altura total
de la misma.
Para el mecanizado en la dirección de fresado de abajo a arriba se
tiene:
X
Y
40=I
35=J
30°
120°
R30 R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
¡El polo CC no es el punto central del círculo del contorno!
16
Y
X
Z
I,J
Nº de pasos n Pasos de roscado + sobrepaso del recorrido
principio y final de la rosca
Altura total h Paso P x nº de pasos n
Angulo total IPA
Ángulo total H Número de pasos x 360° + ángulo para
Inicio de la rosca + ángulo para sobrepaso
Coordenada Z inicial Paso P x (pasadas de roscado + sobrepaso al
principio del roscado)
