HEIDENHAIN TNC iTNC 530 233
6.4 Mo
vimient
o
s de tr
a
y
ect
o
ri
a - Coor
denadas car
tesianas

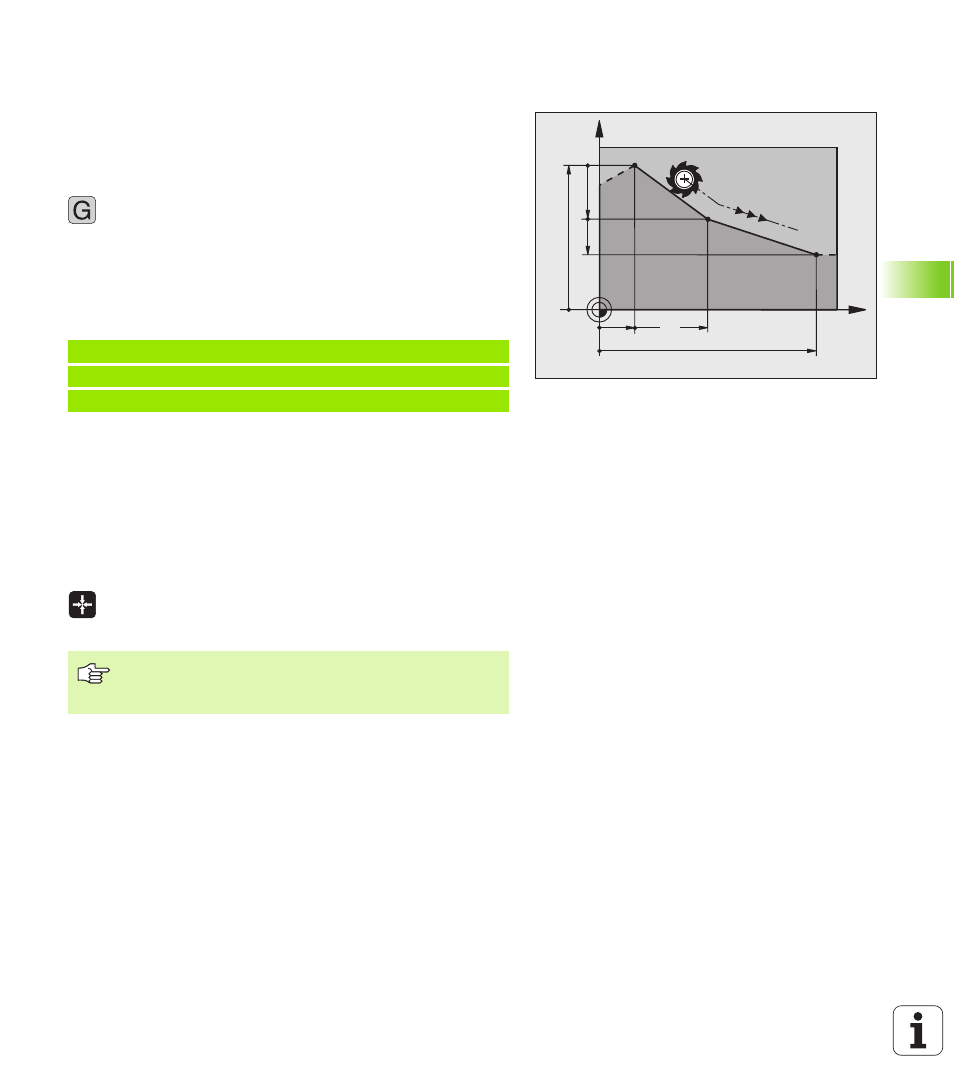

Recta en marcha rápida G00
Recta con avance G01 F . . .
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el punto
final de la frase anterior.
programación de ciclos
 Coordenadas del punto final de la recta
Si es preciso:
 Corrección de radio G40/G41/G42
 Avance F
 Función auxiliar M
Ejemplo de frases NC
Aceptar la posición real
También se puede generar una frase lineal (frase G01) con la tecla
"ACEPTAR POSICIÓN REAL":
 Desplazar la herramienta en el modo de funcionamiento manual a la
posición que se quiere aceptar
 Cambiar la visualización de la pantalla a Memorizar/Editar programa
 Seleccionar la frase del programa, detrás de la cual se quiere añadir
la frase
 Pulsar la tecla "ACEPTAR POSICIÓN REAL": el TNC
genera una frase G01 con las coordenadas de la
posición real
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
La cantidad de ejes, que el TNC guarda en la frase G01 se
determinan a través de la función MOD (véase
"Seleccionar la función MOD" en pág. 626).
